AoIP-96A - Carte d'extension 16 canaux AoIP
Carte d'extension 16 canaux Audio over IP (AoIP)

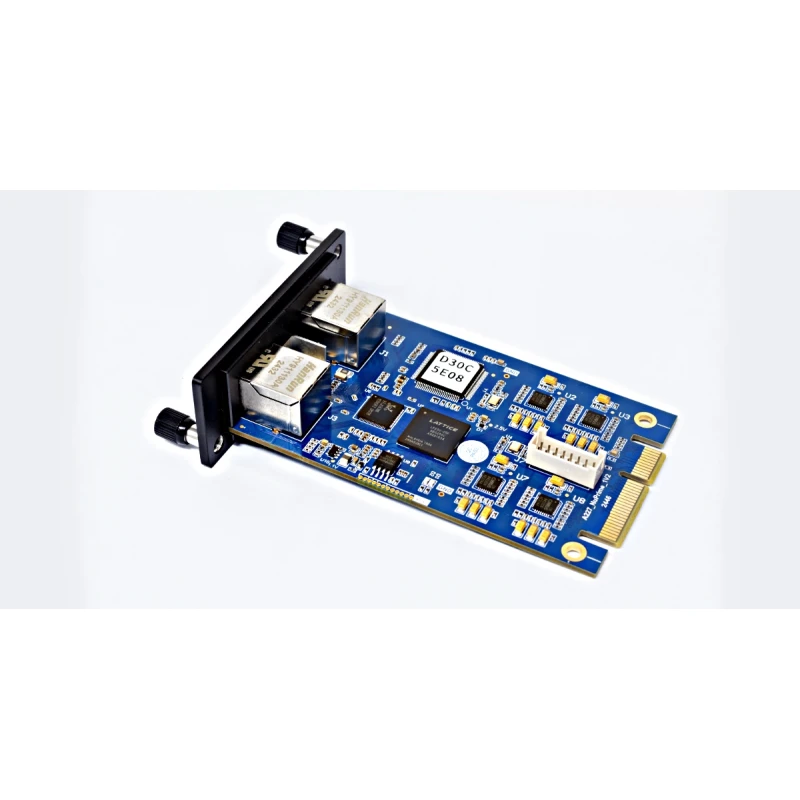

La NuPrime Card-AoIP-96A est une carte d’extension qui raccorde les appareils de la plateforme Fusion-X à un réseau audio sur IP. Les canaux arrivent par un câble Ethernet, depuis un processeur home cinéma ou un ordinateur, quelle que soit la distance entre les appareils.
- Jusqu’à 16 canaux en entrée et en sortie
- Protocole AES67, interopérable avec Dante et Ravenna
- Jusqu’à 96 kHz et 24 bits, 48 kHz en mode AES67
- Deux ports Ethernet pour le chaînage des appareils
- Compatible avec les NuPrime MCX-800AD et Fusion 8D
- Configuration avec NuPrime Controller ou Dante Controller
399,00 €
TTC
Livraison gratuite à partir de 500 €
-
Expédition en 48h des produits en stock
-
15 jours pour changer d’avis : satisfait ou remboursé
-
Garantie de 2 ans
Caractéristiques techniques
| Connectique | Deux ports Ethernet : Port principal pour la connexion au réseau principal - Port secondaire pour le chaînage en série de périphériques sans commutateur |
|---|---|
| Autres fonctions | Faible latence et synchronisation d'horloge - Audio en réseau avec une synchronisation précise et un jitter minimal, idéal pour une lecture immersive et multicanal Prend en charge jusqu'à 16 canaux audio d'entrée/sortie simultanés via Ethernet. |
| Audio | Audio jusqu'à 96 kHz / 24 bits lorsque le mode AES67 est désactivé. Fréquence d'échantillonnage fixe de 48 kHz en mode AES67 pour la conformité aux normes. |
| Autre | Compatibilité AES67 : Permet une interopérabilité transparente avec Dante, Ravenna et autres appareils et réseaux compatibles AES67 S'installe facilement dans les emplacements d'extension Fusion-X ; configuration plug-and-play avec les produits NuPrime Fusion-X. |
Le réseau comme liaison audio
Les appareils de la plateforme Fusion-X reçoivent de base des signaux USB et analogiques. Équipés de la Card-AoIP-96A, ils deviennent des points d’un réseau audio sur IP : les canaux circulent en numérique sur des câbles Ethernet, sans compression.
Ce mode de liaison n’impose pas de rapprocher les appareils. Un processeur installé dans une baie technique peut alimenter des convertisseurs ou des amplificateurs placés dans la salle, et un même flux peut desservir plusieurs pièces.
Seize canaux sur un câble Ethernet
La carte gère jusqu’à seize canaux simultanés, en entrée comme en sortie. Elle couvre donc une configuration Dolby Atmos 7.1.4 et laisse des canaux disponibles pour d’autres usages.
Lorsque l’appareil qui l’accueille dispose de huit canaux, comme le MCX-800AD ou le Fusion 8D, chacun sélectionne sur le réseau les canaux qui lui sont destinés. Deux appareils peuvent ainsi se répartir les douze canaux d’une installation 7.1.4, le premier prenant les canaux à hauteur d’oreille, le second les canaux en hauteur.
Protocole et fréquence d’échantillonnage
La carte fonctionne selon le standard AES67, qui assure l’interopérabilité avec les réseaux Dante, Ravenna et les autres équipements conformes. En mode AES67, la fréquence d’échantillonnage est fixée à 48 kHz, comme le prévoit le standard.
En désactivant ce mode, la carte travaille jusqu’à 96 kHz et 24 bits. Tous les appareils du réseau doivent alors utiliser la même fréquence.

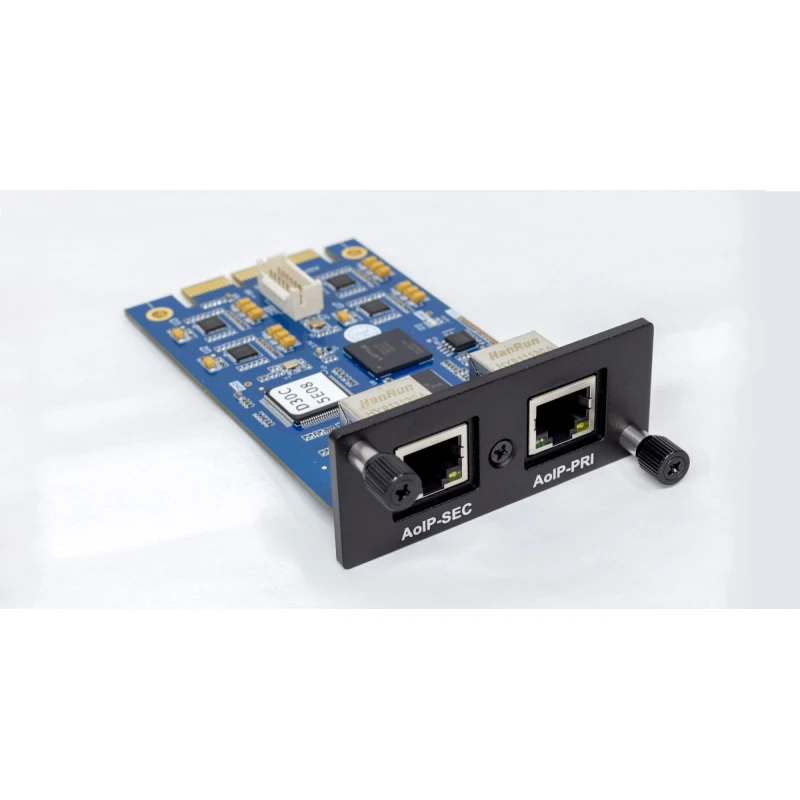

Deux ports Ethernet

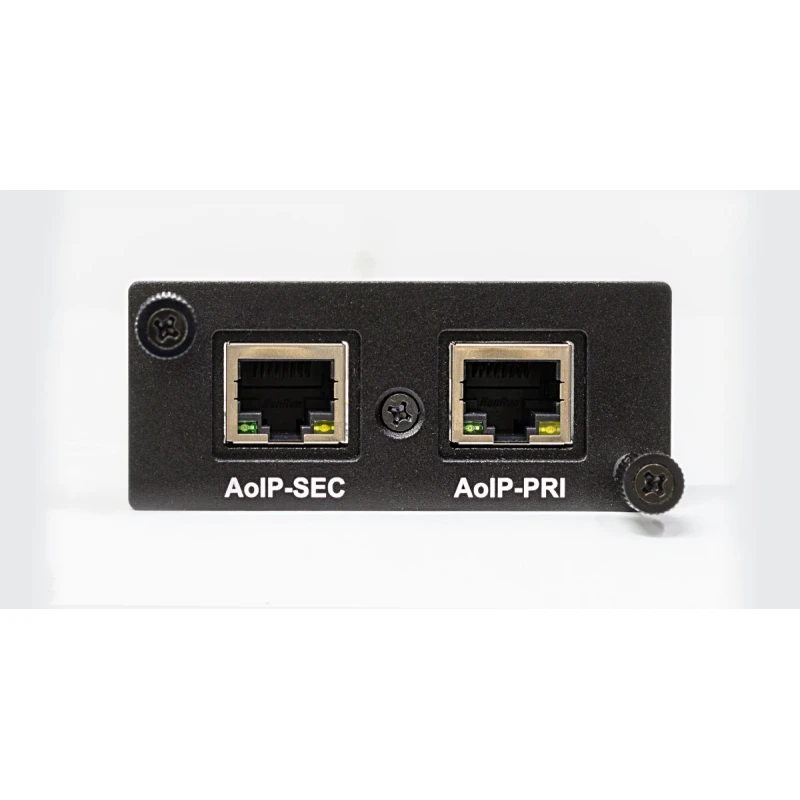

Le port principal relie la carte au réseau. Le port secondaire permet de chaîner un autre appareil directement, sans commutateur supplémentaire, ce qui simplifie le câblage lorsque plusieurs appareils sont installés côte à côte.
Configuration du réseau
Le routage des canaux se définit avec le logiciel NuPrime Controller, sous Windows, ou avec Dante Controller, sous Windows et macOS. NuPrime n’utilise pas de module Dante d’Audinate : les versions récentes de Dante Controller le signalent par un message, sans incidence sur le fonctionnement.
La configuration est enregistrée dans chaque appareil. L’ordinateur peut être déconnecté une fois les réglages effectués, et les liaisons se rétablissent seules après une coupure de courant. Un commutateur Ethernet suffit, sans routeur.
Installation et compatibilité
La carte se monte dans un emplacement d’extension Fusion-X. Sur le Fusion 8D, elle occupe l’emplacement qui lui est réservé, ce qui laisse les quatre autres libres pour des cartes AES3, de streaming ou d’entrées analogiques. Sur le MCX-800AD, elle prend place dans l’un des deux emplacements disponibles.
Exemples d’installation
Un processeur NuPrime-X H16-AIP décode le Dolby Atmos et diffuse les canaux sur le réseau vers deux MCX-800AD équipés de la carte. Chaque amplificateur alimente directement ses enceintes.
Dans une installation plus étendue, un Fusion 8D équipé de la carte reçoit les canaux principaux et les transmet à des amplificateurs séparés. Les canaux en hauteur sont envoyés à une interface AoANA-F04A reliée à des enceintes actives.
Un ordinateur équipé d’une carte son virtuelle compatible AES67 peut aussi servir de source, pour diffuser de la musique multicanale ou stéréo vers plusieurs appareils du réseau.
FAQ
Avec quels appareils la Card-AoIP-96A est-elle compatible ?
Elle s’installe dans les emplacements d’extension des appareils de la plateforme NuPrime Fusion-X, notamment le MCX-800AD et le Fusion 8D. Sur le réseau, elle communique avec tout appareil compatible AES67, dont le processeur H16-AIP et les interfaces AoANA-F04A et AoAES-F22D.
La carte est-elle compatible avec les appareils Dante ?
Elle échange de l’audio avec les appareils Dante par l’intermédiaire du standard AES67. Elle n’intègre pas de module Dante d’Audinate. Les appareils Dante doivent généralement avoir le mode AES67 activé.
Faut-il un équipement réseau particulier ?
Un commutateur Ethernet suffit, sans routeur, tant que tous les appareils sont sur le même réseau local. Le port secondaire de la carte permet aussi de relier un second appareil directement. Un ordinateur est nécessaire uniquement pour définir le routage des canaux.
Quelle différence avec la carte AES3 ?
La Card-AES-96A reçoit huit canaux par un câble DB25, adapté aux appareils installés à proximité. La Card-AoIP-96A reçoit jusqu’à seize canaux par Ethernet, ce qui facilite les longues distances, le partage d’un même flux entre plusieurs appareils et l’extension de l’installation.
La carte fonctionne-t-elle à 96 kHz ?
Oui, lorsque le mode AES67 est désactivé. En mode AES67, elle fonctionne à 48 kHz. Tous les appareils du réseau doivent utiliser la même fréquence d’échantillonnage.
NuPrime-X est une marque créée par NuPrime et dédiée au multicanal : musique immersive, home cinéma, installation custom, studio d'enregistrement et gaming. Elle s'appuie sur l'expertise acquise par NuPrime dans le haut de gamme stéréo, en l'orientant vers des systèmes capables de restituer un son multicanal tout en conservant la précision et la résolution qui caractérisent les produits de la marque mère.
NuPrime-X est une marque créée par NuPrime et dédiée au multicanal : musique immersive, home cinéma, installation custom, studio d'enregistrement et gaming. Elle s'appuie sur l'expertise acquise par NuPrime dans le haut de gamme stéréo, en l'orientant vers des systèmes capables de restituer un son multicanal tout en conservant la précision et la résolution qui caractérisent les produits de la marque mère.
Une marque distincte de NuPrime Audio
NuPrime-X ne doit pas être confondue avec la gamme stéréo classique de NuPrime (séries STA, MCX 2 canaux, Omnia). Il s'agit d'une ligne de produits séparée, pensée spécifiquement pour les configurations multicanal et les usages immersifs, développée en partenariat avec des acteurs du gaming et de l'enregistrement studio.
L'écosystème Fusion-X
Le cœur de l'offre NuPrime-X est la plateforme Fusion-X, un système modulaire et évolutif conçu pour réunir dans une même chaîne la musique stéréo, le son multicanal des plateformes de streaming (Apple Music, Tidal, Qobuz, YouTube) et l'audio immersif des films et jeux vidéo.
Cette plateforme repose sur des modules interchangeables ("plug-and-play") couvrant :
- le décodage Dolby Atmos et formats associés (Dolby TrueHD, DTS:X, DTS-HD)
- le transport audio en réseau via AoIP (Audio over IP), avec les standards AES67 et compatibilité Dante
- le streaming WiFi
- les entrées/sorties numériques et analogiques : AES/EBU (AES3), USB Audio, DB25, HDMI.
L'intérêt de cette approche modulaire est de permettre une extension progressive d'un système (ajout de canaux, passage à l'AoIP, intégration studio) sans remplacer l'ensemble de l'installation.
Gammes de produits
- Amplificateurs multicanal : gamme Fusion (Fusion-2X, Fusion-3X, Fusion-4X), amplificateur intégré 8 canaux MCX-800AD, MCX-800MZ (alimentation à commutation de tension adaptative, multizone Bus A / Bus B / Line), ainsi que le STA-100, amplificateur d'entrée de gamme 2 x 100 W sous 8 ohms.
- Processeurs et convertisseurs AV : le H16-AVP, processeur avec calibration acoustique de la pièce, décodage jusqu'à 7.1.4 canaux et sorties AES3 (DB25), AoIP (RJ45) et analogiques (DB25/XLR).
- DAC multicanal : le Fusion 8D, avec quatre circuits DAC stéréo indépendants synchronisés par horloge commune.
- Cartes d'extension (plugin cards) : modules AoIP ou AES ajoutables sur certains appareils (ex. Card-AES-96A pour le MCX-800AD).
- Câbles et interfaces réseau : câbles AES-Core et ANA-Core (DB25 vers XLR, RCA ou DB25), ainsi que des interfaces AoIP comme l'AoANA-F04A (réseau vers analogique) et l'AoAES-F22D (réseau vers AES3 numérique), toutes deux alimentées en PoE.
Cas d'usage typiques
La documentation de la marque présente plusieurs scénarios d'intégration :
- Extension d'un système stéréo existant : le H16-AVP peut alimenter les canaux avant gauche/droite d'un ampli stéréo déjà en place (en analogique ou en numérique via AES3), tout en pilotant les canaux centraux et surround vers des amplificateurs ou enceintes actives dédiés.
- Chaîne numérique haut de gamme via AES3 : association du H16-AVP avec le DAC Fusion 8D pour un signal numérique sans perte, ou avec le MCX-800AD pour une solution intégrée décodage + amplification.
- Réseau audio évolutif (AoIP) : utilisation de cartes AoIP optionnelles pour distribuer l'audio sur un réseau Ethernet standard, avec synchronisation inférieure à la microseconde, adaptée aux configurations 7.1.4 ou à la diffusion multi-pièces.
- Diffusion multi-salle et longue distance : les interfaces AoANA-F04A et AoAES-F22D permettent d'acheminer audio et alimentation (PoE) sur un simple câble CAT6 vers des zones distantes.
NuPrime-X chez Dynamic Home Cinema
Les produits NuPrime-X s'adressent aux projets de home cinéma multicanal et d'installation custom nécessitant une architecture évolutive : ajout progressif de canaux, passage à l'audio réseau (AoIP) ou intégration avec un système stéréo déjà en place. Le choix des références dépend de la configuration visée (nombre de canaux, distances, formats sources) ; n'hésitez pas à vérifier la compatibilité des modules et cartes d'extension avant assemblage d'un système complet.
Questions fréquentes
NuPrime-X et NuPrime, quelle différence ?
NuPrime-X est une marque créée par NuPrime, dédiée aux systèmes multicanal et à l'audio immersif (home cinéma, studio, gaming), tandis que NuPrime conserve sa gamme stéréo classique (amplificateurs et DAC 2 canaux).
Qu'est-ce que l'AoIP et pourquoi l'utiliser ?
L'AoIP (Audio over IP) transmet l'audio numérique sur un réseau Ethernet standard. Il permet d'étendre un système sans recâblage dédié, de synchroniser plusieurs appareils avec une précision inférieure à la microseconde, et de couvrir de longues distances via un simple câble réseau.
Faut-il un routeur pour faire fonctionner des appareils AoIP NuPrime-X ?
Non, dans la plupart des installations. Les appareils AoIP communiquent via des switches Ethernet et n'ont pas besoin d'un routeur, tant qu'ils sont connectés au même réseau local.
Le MCX-800AD peut-il remplacer un processeur AV séparé ?
Le MCX-800AD est un amplificateur intégré 8 canaux pouvant recevoir un flux numérique AES3 (via carte d'extension), ce qui permet une solution combinée décodage + amplification. Pour une calibration acoustique de la pièce et un décodage Dolby Atmos complet, le H16-AVP reste le processeur dédié de la gamme.
