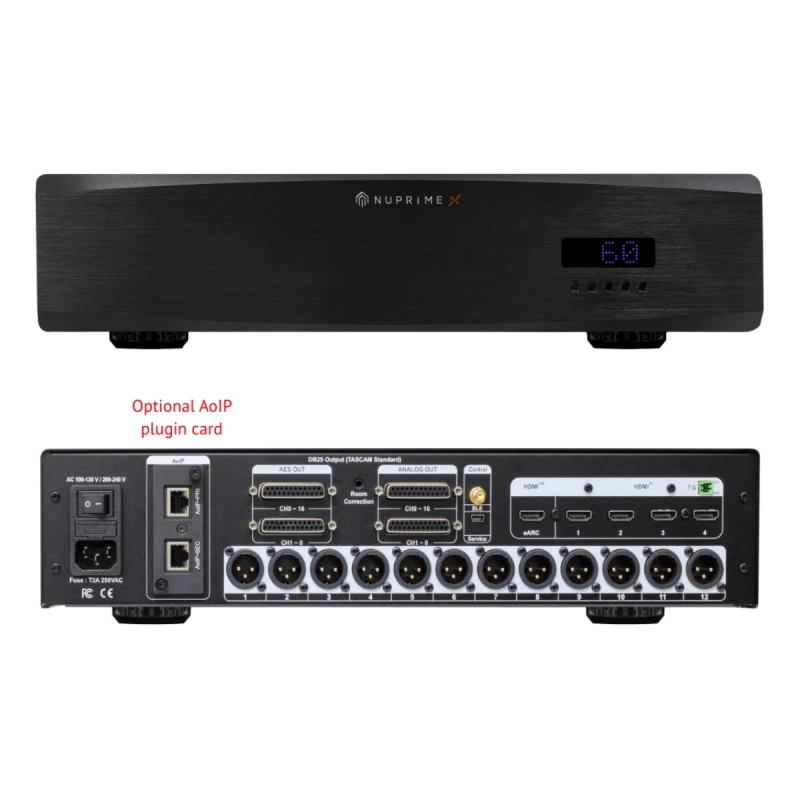

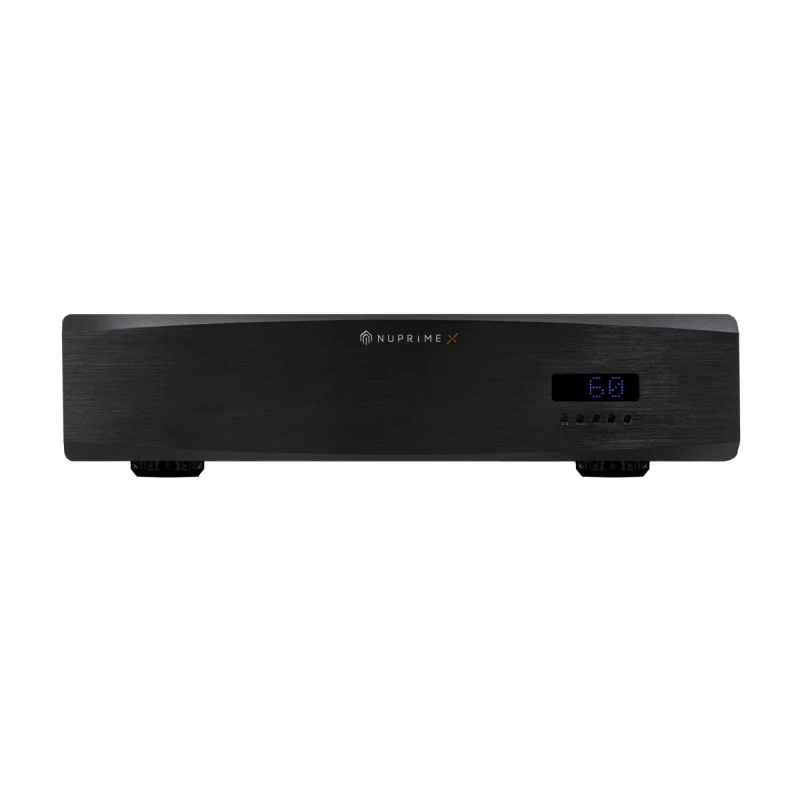

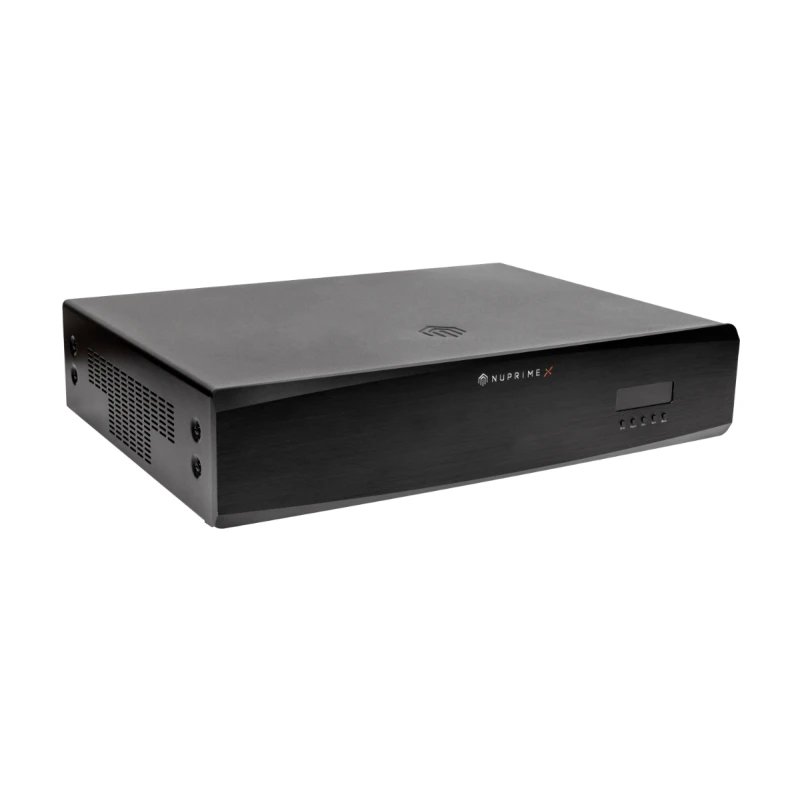

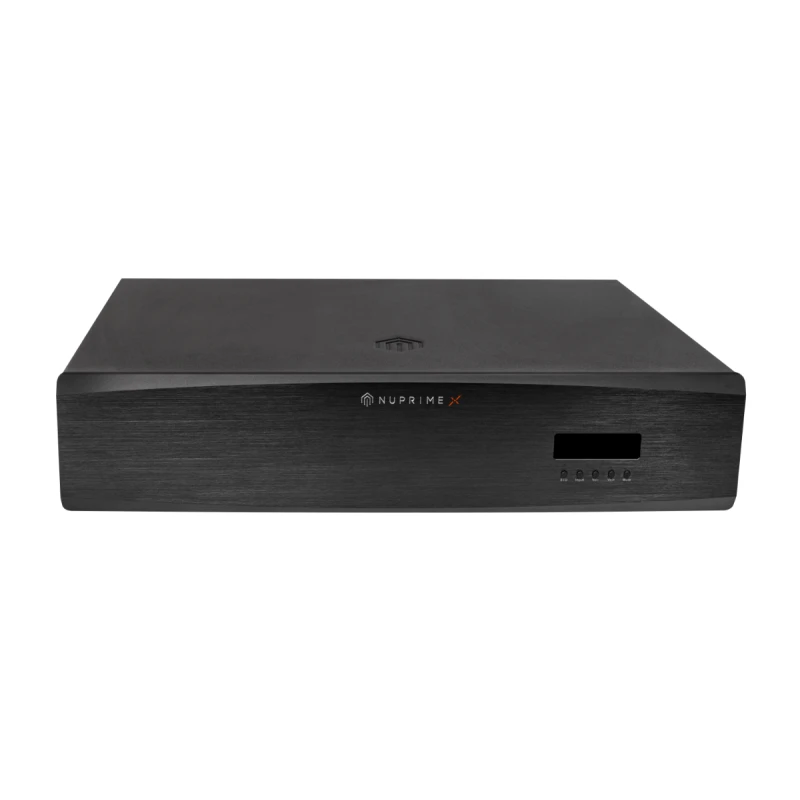

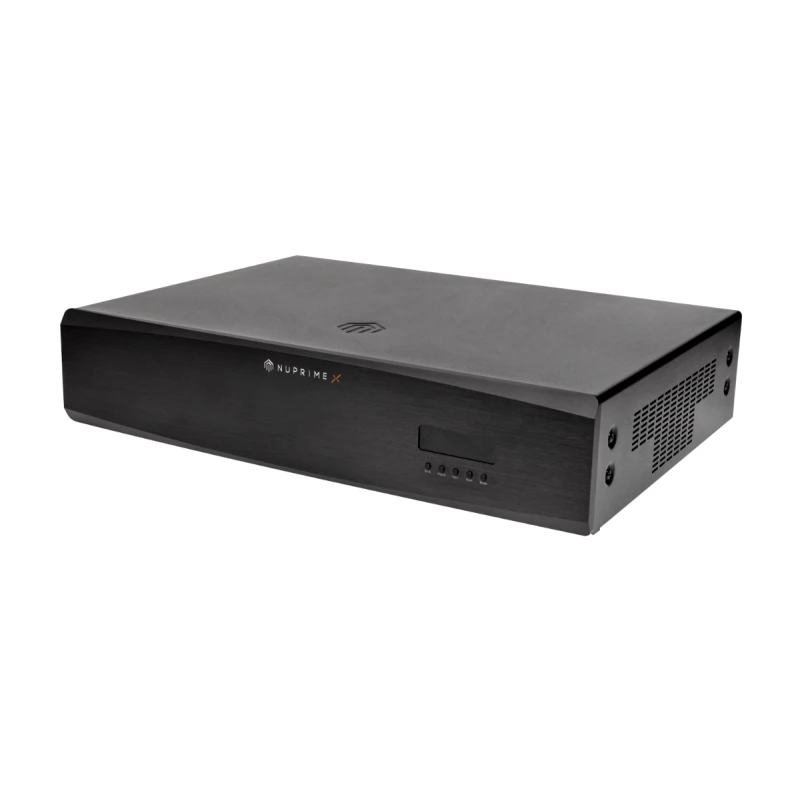

H16-AVP Décodeur audio HDMI

Un processeur à sorties analogiques et numériques

Les H16-AES et H16-AIP transmettent les canaux décodés uniquement sous forme numérique, ce qui suppose un convertisseur en aval. Le H16-AVP intègre sa propre conversion numérique-analogique et délivre directement un signal de niveau ligne.

Il conserve en parallèle les sorties numériques AES3. Le choix entre la conversion interne et un convertisseur externe peut ainsi se faire canal par canal, selon l’installation.

La conversion numérique-analogique

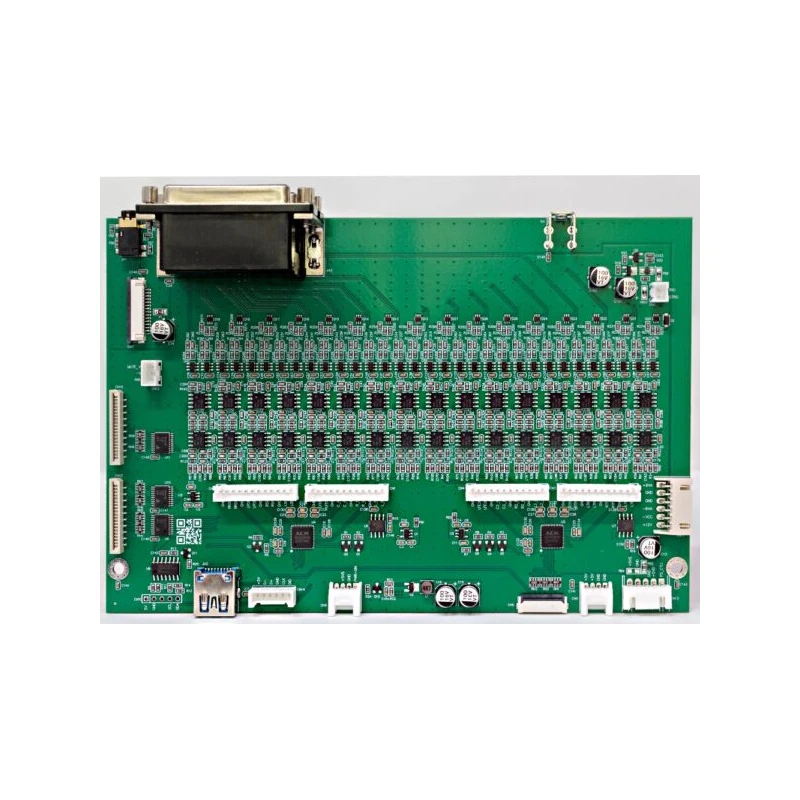

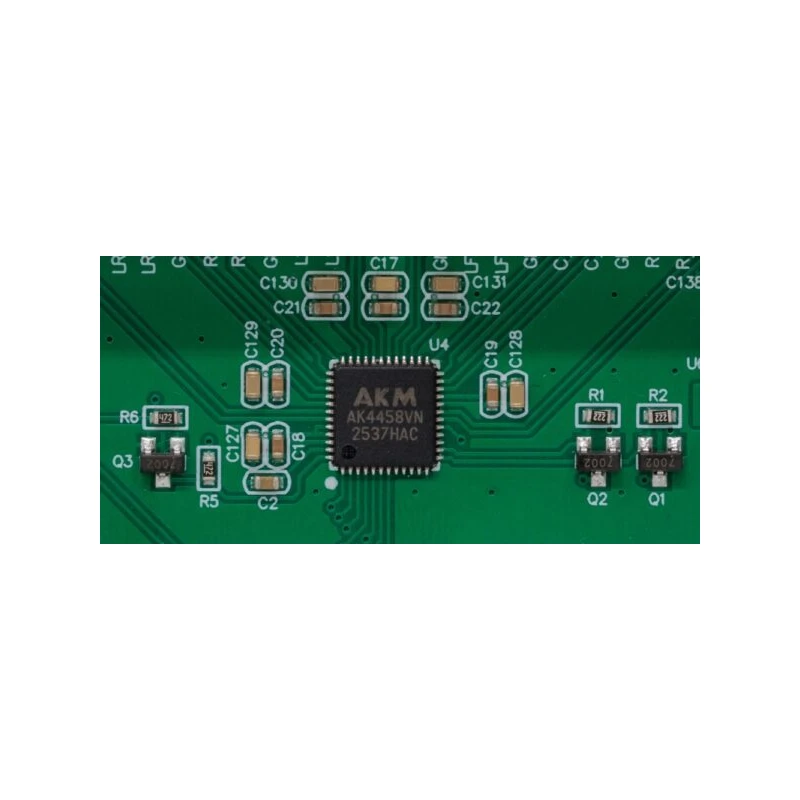

La conversion est confiée à un convertisseur AKM AK4458, une puce 32 bits de la gamme VELVET SOUND. Les étages de sortie utilisent des amplificateurs opérationnels Texas Instruments de la série OPA167x, conçus pour les applications audio.

NuPrime annonce une distorsion inférieure ou égale à 0,0015 %, un rapport signal/bruit d’au moins 110 dB et une réponse en fréquence de 10 Hz à 20 kHz à ±0,5 dB, mesurés en mode Pure.

Les sorties

Les sorties XLR

Douze sorties XLR symétriques, d’un niveau de 4 V, couvrent une installation 7.1.4 complète. Elles se raccordent à des amplificateurs de puissance, des enceintes actives ou des caissons de basses. La liaison symétrique rejette les parasites captés par les câbles, un avantage lorsque les appareils sont répartis dans la pièce.

Les sorties analogiques sur DB25

Les mêmes canaux sont aussi disponibles sur deux connecteurs DB25 analogiques au brochage Tascam, chacun regroupant huit canaux. Un câble DB25 vers DB25 les relie à l’entrée analogique d’un NuPrime MCX-800AD, sans carte d’extension. Des câbles DB25 vers XLR ou vers RCA les répartissent vers des amplificateurs aux entrées individuelles.

Les sorties AES3

Deux connecteurs DB25 au standard AES59 délivrent les canaux en numérique, avec un format de sortie fixé à 24 bits et 48 kHz. Ils se raccordent à un Fusion 8D ou à un MCX-800AD équipé de la carte AES3. Un câble DB25 vers XLR permet aussi d’alimenter un DAC stéréo à entrées AES3, par exemple pour les enceintes frontales.

L’audio sur IP en option

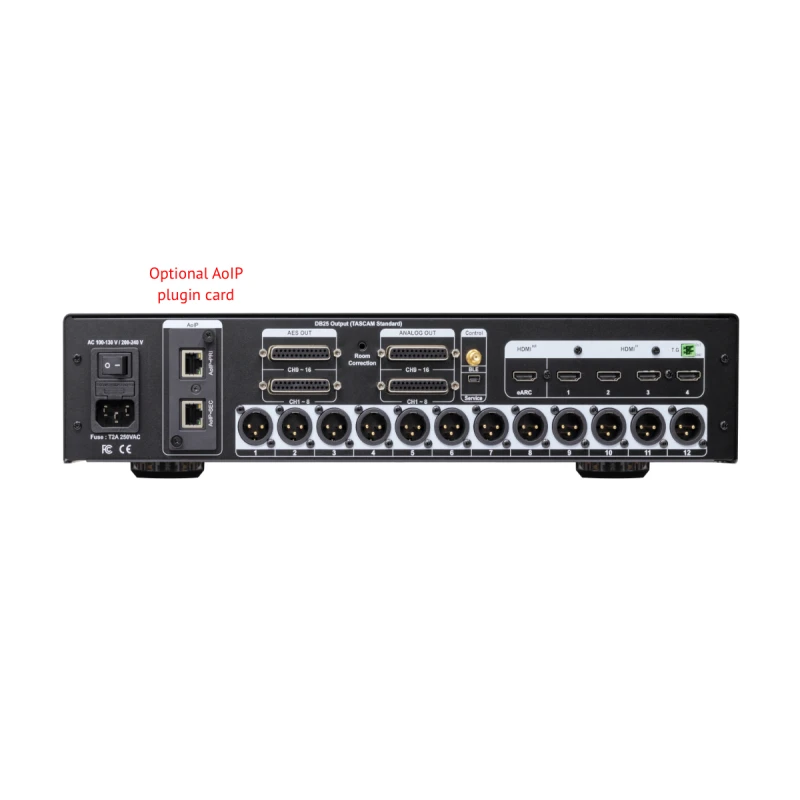

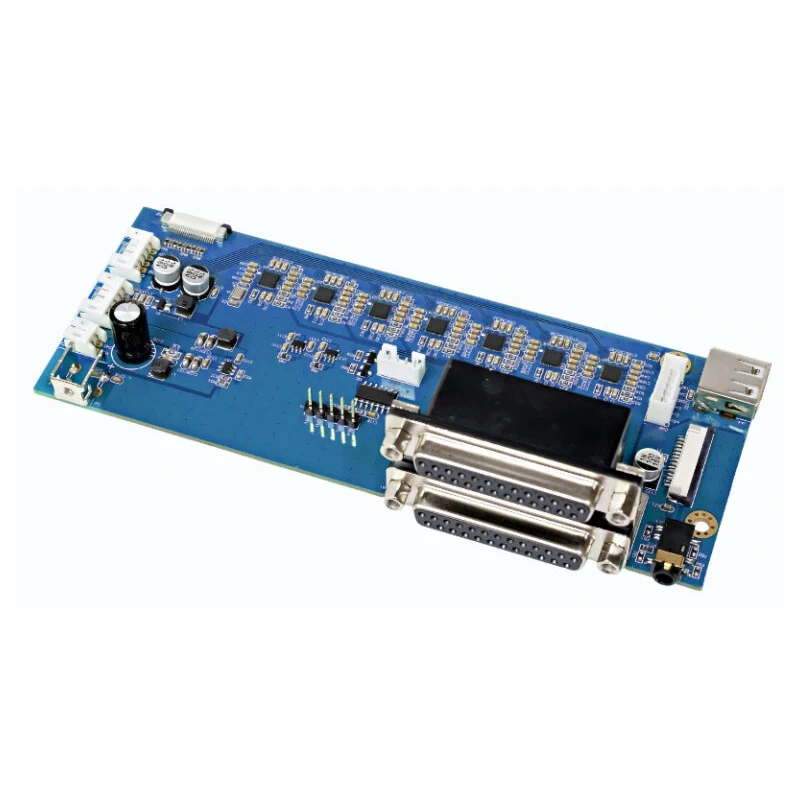

Un emplacement accueille une carte audio sur IP optionnelle. Le H16-AVP peut alors diffuser les canaux sur un réseau Ethernet vers des appareils éloignés, comme un Fusion 8D équipé de la même carte ou une interface AoANA-F04A reliée à des enceintes actives.

Les formats et les entrées

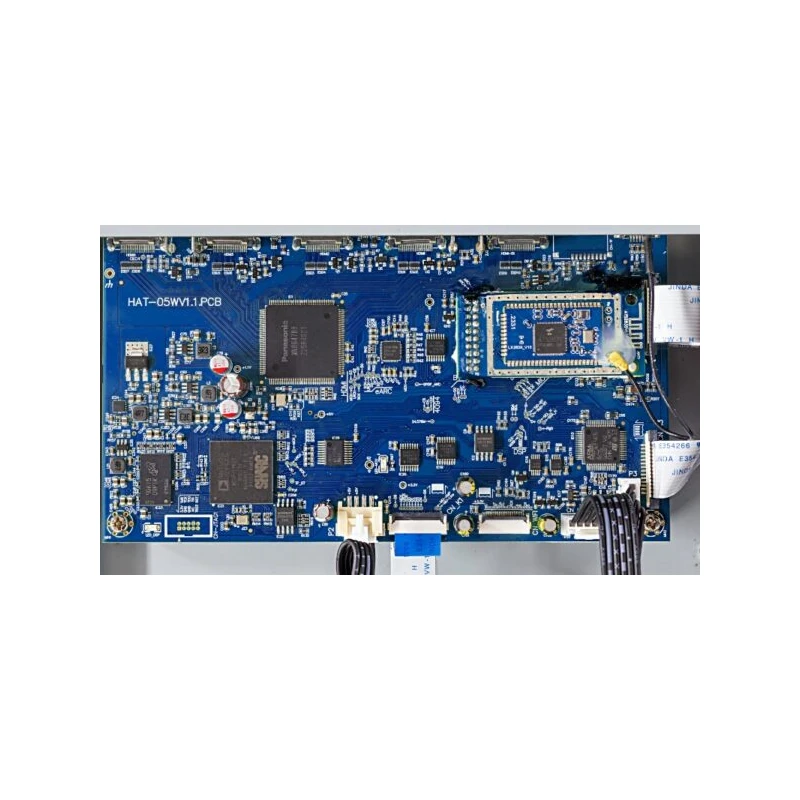

Le H16-AVP décode le Dolby Atmos jusqu’en 7.1.4, le Dolby TrueHD et l’ensemble des formats Dolby antérieurs, ainsi que le DTS:X et le DTS-HD Master Audio. Il accepte les flux jusqu’à 24 bits et 192 kHz. Le MPEG-H est pris en charge depuis un ordinateur relié en HDMI.

Quatre entrées HDMI 2.0 compatibles HDCP 2.2 et une sortie HDMI eARC complètent l’ensemble. La vidéo est transmise en 4K et en 3D, avec les formats HDR Dolby Vision, HDR10 et HLG. Le HDMI CEC simplifie la commande des appareils raccordés.

Modes d’écoute et réglages

Par défaut, le processeur fonctionne en mode Pure : les canaux sont transmis tels qu’ils sont décodés, sans égalisation ni gestion des basses, et seul le volume reste actif. Le mode Multi CH applique la calibration et la gestion des basses, et le mode Direct se limite aux réglages de base. Les modes Dolby Surround et DTS Neural:X étendent les sources stéréo ou multicanales à l’ensemble des enceintes.

Les fréquences de coupure se règlent par groupe d’enceintes, avec des pentes de 12 ou 24 dB par octave, et le caisson de basses dispose de filtres passe-haut et passe-bas. La calibration automatique utilise le microphone fourni pour régler l’égalisation, le niveau et la distance de chaque enceinte. Les paramètres peuvent ensuite être ajustés à la main.

Intégrer un système stéréo existant

Le H16-AVP permet d’ajouter le son immersif à une installation stéréo déjà en place. Les sorties XLR des enceintes frontales alimentent le préamplificateur et l’amplificateur existants, tandis que les autres sorties desservent les enceintes centrale, surround et en hauteur.

Lorsque le système stéréo repose sur un DAC séparé, les canaux frontaux peuvent lui être envoyés en AES3. La conversion des enceintes principales reste alors confiée à ce DAC.

Commande et installation

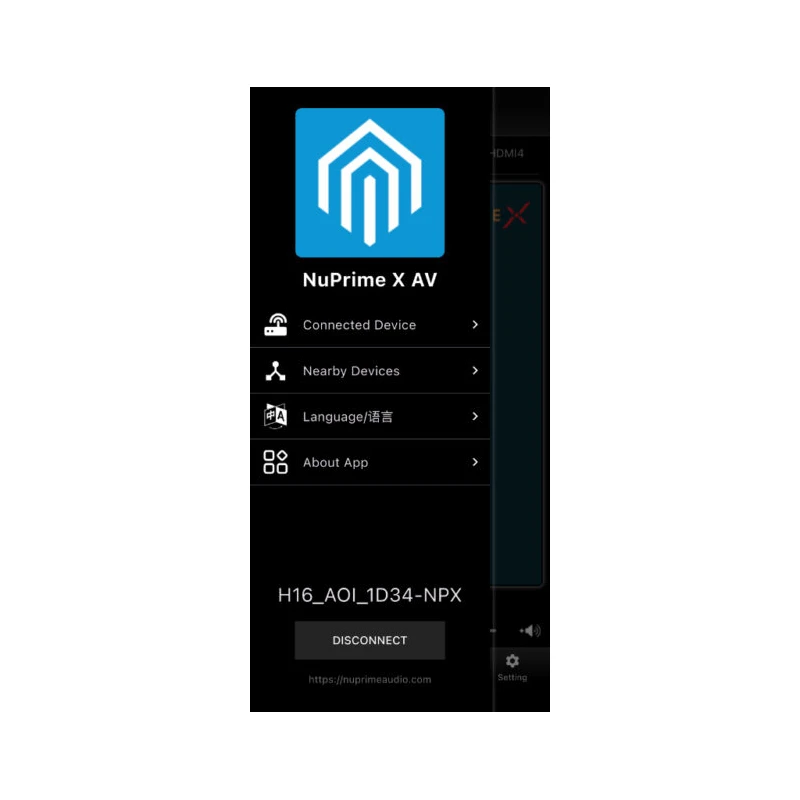

Le H16-AVP se pilote avec la télécommande fournie ou avec l’application NuPrime-X AV pour iOS et Android. Une sortie trigger 12 V commande la mise en marche des autres appareils.

Le boîtier mesure 23,5 cm de large et 5,5 cm de haut et fonctionne avec un adaptateur externe 12 V. Le micrologiciel se met à jour par clé USB.

FAQ

Quelle est la différence entre le H16-AVP et le H16-AES ?

Le H16-AES délivre les canaux uniquement en numérique AES3 et nécessite un convertisseur en aval. Le H16-AVP intègre sa propre conversion et propose en plus des sorties analogiques XLR et DB25. Il peut aussi recevoir une carte audio sur IP en option.

Peut-on raccorder directement des amplificateurs de puissance ?

Oui. Les douze sorties XLR symétriques alimentent directement des amplificateurs de puissance, des enceintes actives ou des caissons de basses. Le H16-AVP assure le réglage de volume, comme un préamplificateur processeur.

Quels câbles utiliser avec un MCX-800AD ?

Un câble DB25 vers DB25 analogique relie les sorties DB25 analogiques du H16-AVP à l’entrée DB25 du MCX-800AD, sans carte d’extension. Avec la carte AES3 installée sur le MCX-800AD, un câble DB25 vers DB25 AES transmet les canaux en numérique.

Peut-on conserver un amplificateur stéréo existant ?

Oui. Les sorties frontales gauche et droite alimentent l’amplificateur ou le préamplificateur existant en XLR, ou un DAC stéréo en AES3. Les autres canaux sont confiés à des amplificateurs multicanaux ou à des enceintes actives.

Le H16-AVP convient-il à l’écoute de musique stéréo ?

Il est conçu avant tout pour les sources multicanales. Avec une source stéréo, il ajoute un canal de caisson de basses au signal. Pour une écoute stéréo sans traitement, une source raccordée directement au système stéréo est mieux adaptée.
