H16-AIP Processeur Home Cinema numérique

Un processeur home cinéma en réseau

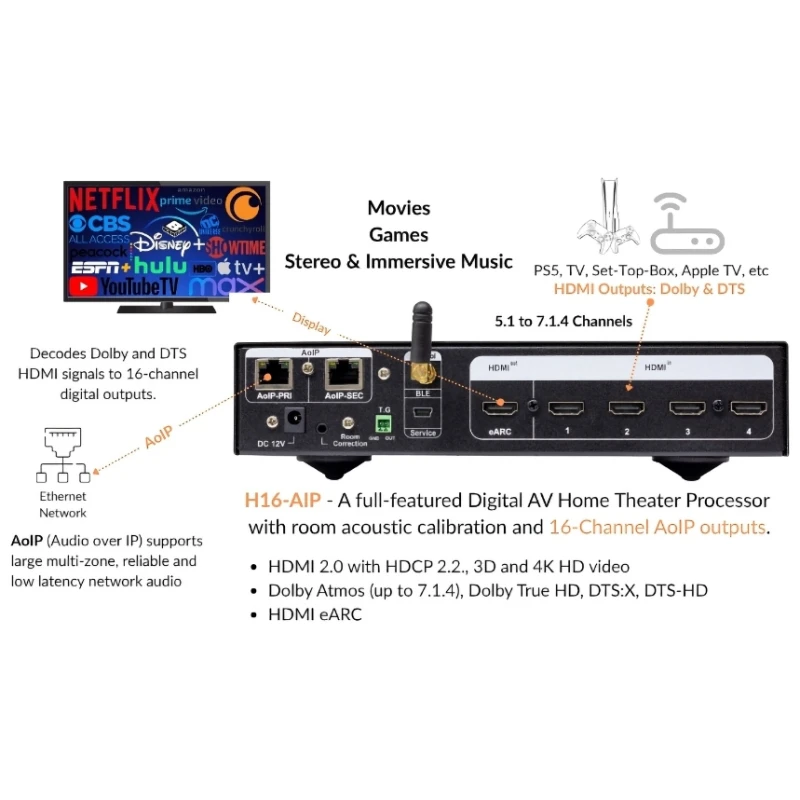

Dans une installation classique, chaque canal décodé rejoint son amplificateur par un câble dédié. Avec le H16-AIP, les canaux sont transmis en numérique sur un réseau Ethernet, puis récupérés par les appareils qui en ont besoin.

Un simple commutateur réseau relie le processeur aux convertisseurs, amplificateurs et interfaces de la salle. Le nombre d’appareils et leur emplacement ne dépendent plus de la longueur des câbles audio : il suffit d’étendre le réseau.

Les formats audio pris en charge

Le H16-AIP décode le Dolby Atmos jusqu’en 7.1.4, le Dolby TrueHD et l’ensemble des formats Dolby antérieurs. Il prend aussi en charge le DTS:X, le DTS-HD Master Audio et les formats DTS compatibles.

Il accepte en entrée les flux PCM et les formats haute résolution jusqu’à 24 bits et 192 kHz. Le MPEG-H est également pris en charge depuis un ordinateur relié en HDMI et équipé du logiciel adapté.

Les sorties audio sur IP

Protocoles et fréquence d’échantillonnage

Le H16-AIP transmet les canaux en AES67, standard d’interopérabilité de l’audio sur IP. NuPrime le présente comme compatible avec les réseaux Dante et Ravenna. Le routage se configure avec le logiciel NuPrime Controller ou avec Dante Controller.

En mode AES67, la sortie fonctionne à 48 kHz. En désactivant ce mode, elle peut fonctionner à 96 kHz, ce qui permet par exemple de transmettre un flux DTS-HD Master Audio à 96 kHz vers un ordinateur ou un convertisseur NuPrime-X. Tous les appareils du réseau doivent alors utiliser la même fréquence.

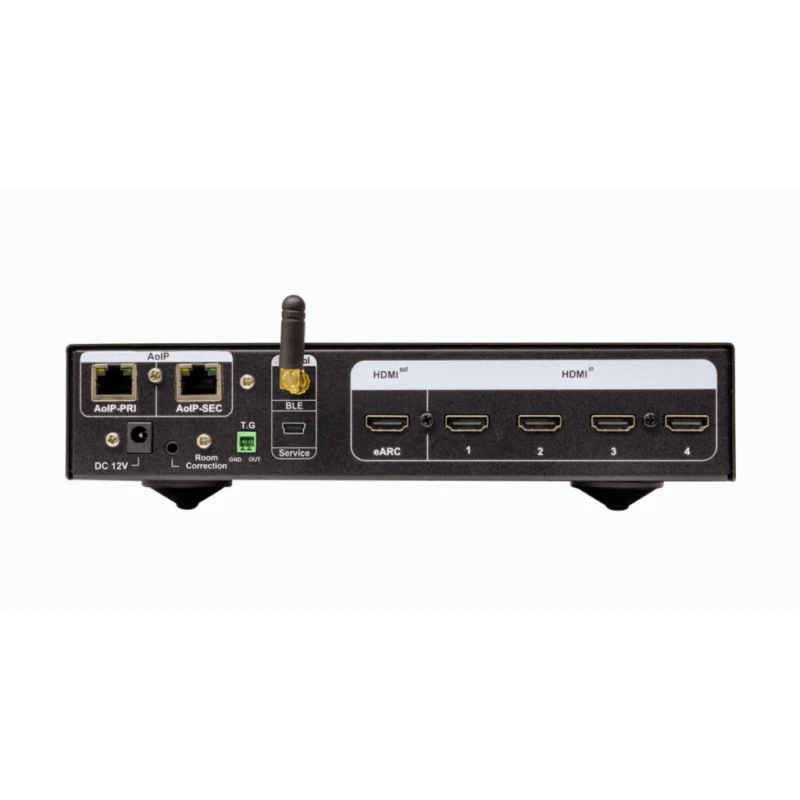

Deux ports réseau

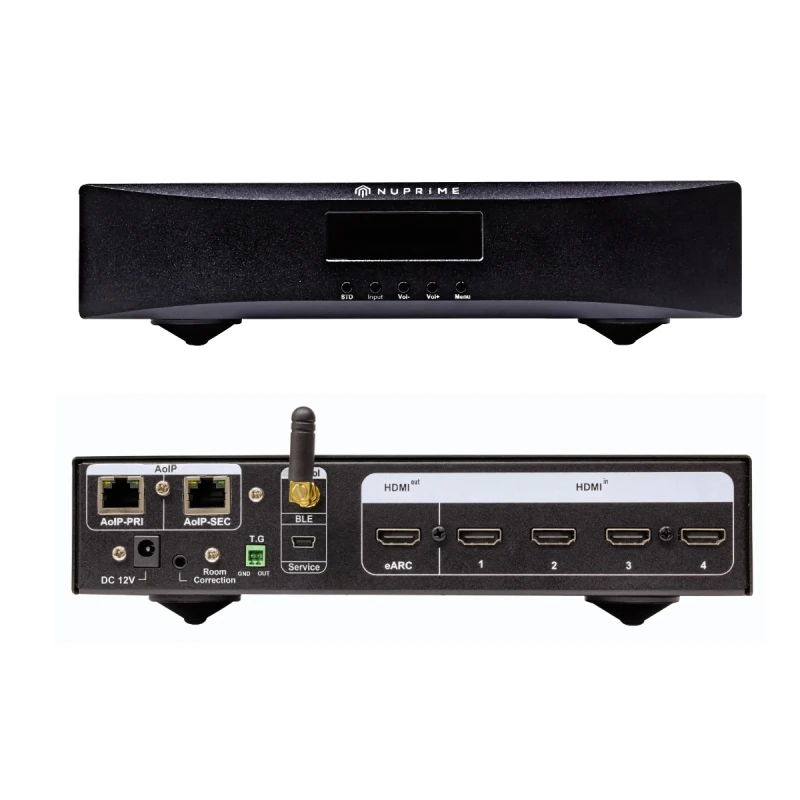

Le processeur dispose d’un port RJ45 principal et d’un port secondaire. Ce second port permet de constituer un réseau de secours, selon le principe de redondance des systèmes audio sur IP professionnels.

Un réseau qui fonctionne de manière autonome

Une fois le routage défini, la configuration est stockée dans chaque appareil. L’ordinateur de configuration n’a pas besoin de rester connecté, et les liaisons se rétablissent seules après une coupure de courant. Aucun routeur n’est nécessaire : un commutateur Ethernet suffit.

Les entrées HDMI et la vidéo

Le H16-AIP dispose de quatre entrées HDMI 2.0, compatibles HDCP 2.2, et d’une sortie HDMI eARC vers le téléviseur ou le vidéoprojecteur. La vidéo est transmise en 4K et en 3D, avec les formats HDR Dolby Vision, HDR10 et HLG.

La fonction eARC permet de recevoir le son des applications intégrées au téléviseur. Le HDMI CEC simplifie la commande des appareils raccordés.

Modes d’écoute et réglages

Par défaut, le processeur fonctionne en mode Pure. Les canaux sont transmis au réseau tels qu’ils sont décodés, sans égalisation ni gestion des basses ; seul le volume reste actif. Le mode Multi CH applique la calibration et la gestion des basses. Le mode Direct conserve uniquement les réglages de base. Les modes Dolby Surround et DTS Neural:X étendent les sources stéréo ou multicanales à l’ensemble des enceintes.

Les fréquences de coupure se règlent par groupe d’enceintes, avec des pentes de 12 ou 24 dB par octave, et le caisson de basses dispose de filtres passe-haut et passe-bas. La calibration automatique utilise le microphone fourni pour régler l’égalisation, le niveau et la distance de chaque enceinte, avec la possibilité d’ajuster ensuite les paramètres à la main.

Exemples d’installation

Dans une salle Dolby Atmos 7.1.4, le H16-AIP peut alimenter deux NuPrime MCX-800AD équipés de la carte audio sur IP. Le premier reçoit les huit canaux à hauteur d’oreille, le second les quatre canaux en hauteur.

Un Fusion 8D équipé de la même carte peut aussi recevoir les canaux principaux et les transmettre à des amplificateurs séparés. Les canaux en hauteur sont alors envoyés à une interface AoANA-F04A, qui alimente directement quatre enceintes de plafond actives.

Le processeur s’intègre aussi à des équipements professionnels : interfaces audio, convertisseurs multicanaux, ordinateurs équipés d’une carte son virtuelle, ou enceintes actives compatibles AES67.

Commande et installation

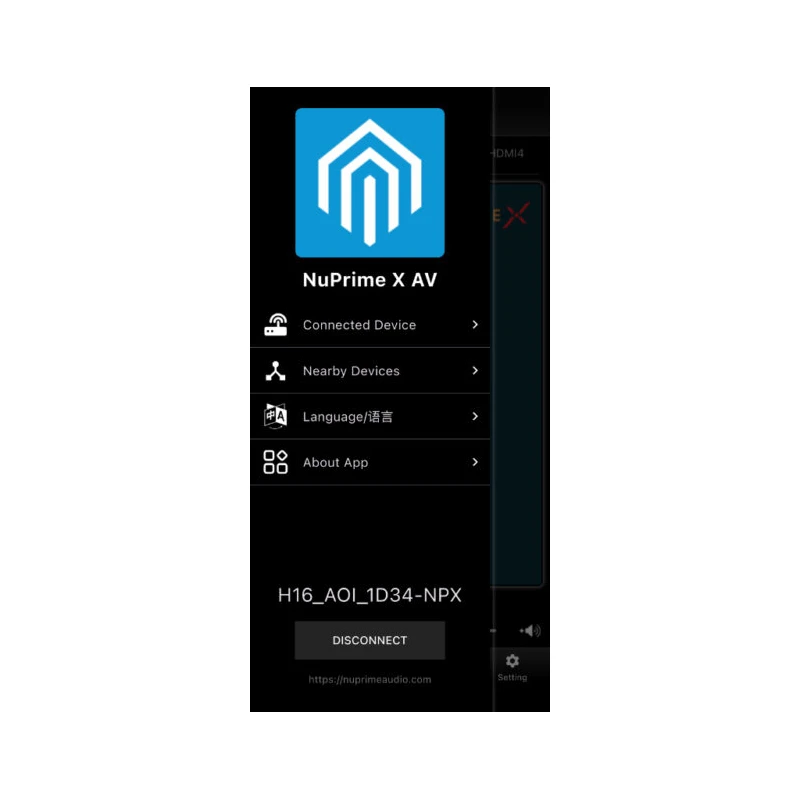

Le H16-AIP se pilote avec la télécommande fournie ou avec l’application NuPrime-X AV pour iOS et Android. Une sortie trigger 12 V commande la mise en marche des autres appareils.

Le boîtier mesure 23,5 cm de large et 5,5 cm de haut et fonctionne avec un adaptateur externe 12 V. Le micrologiciel se met à jour par clé USB.

FAQ

Quelle est la différence entre le H16-AIP et le H16-AES ?

Les deux processeurs partagent le même décodage et les mêmes fonctions. Le H16-AES délivre les canaux en AES3 sur deux connecteurs DB25, pour des appareils installés à proximité. Le H16-AIP les transmet sur un réseau Ethernet, ce qui facilite les longues distances et l’ajout d’appareils.

Avec quels appareils le H16-AIP est-il compatible ?

Il communique avec les appareils compatibles AES67, comme les NuPrime MCX-800AD et Fusion 8D équipés de la carte audio sur IP, ou les interfaces AoANA-F04A et AoAES-F22D. Selon NuPrime, il fonctionne aussi avec les réseaux Dante et Ravenna, à condition que tous les appareils utilisent la même fréquence d’échantillonnage.

Faut-il un équipement réseau particulier ?

Un commutateur Ethernet suffit, sans routeur, tant que tous les appareils sont sur le même réseau local. Un ordinateur est nécessaire pour définir le routage des canaux, mais il peut être déconnecté ensuite.

Le H16-AIP fonctionne-t-il à 96 kHz ?

Oui, lorsque le mode AES67 est désactivé. En mode AES67, la sortie est fixée à 48 kHz. La fréquence choisie doit être identique sur tous les appareils du réseau.

Le H16-AIP convient-il à l’écoute de musique stéréo ?

Il est conçu avant tout pour les sources multicanales. Avec une source stéréo, il ajoute un canal de caisson de basses au signal. Pour une écoute stéréo sans traitement, l’entrée USB d’un MCX-800AD ou d’un Fusion 8D est mieux adaptée.
