AoANA-F04A - Interface audio réseau analogique 4 canaux
Interface audio réseau analogique 4 canaux
Le NuPrime AoANA-F04A est une interface audio réseau qui reçoit quatre canaux depuis un réseau audio sur IP et les restitue en analogique sur quatre sorties XLR symétriques. Il permet d’alimenter des enceintes actives ou un amplificateur éloignés avec un simple câble Ethernet.

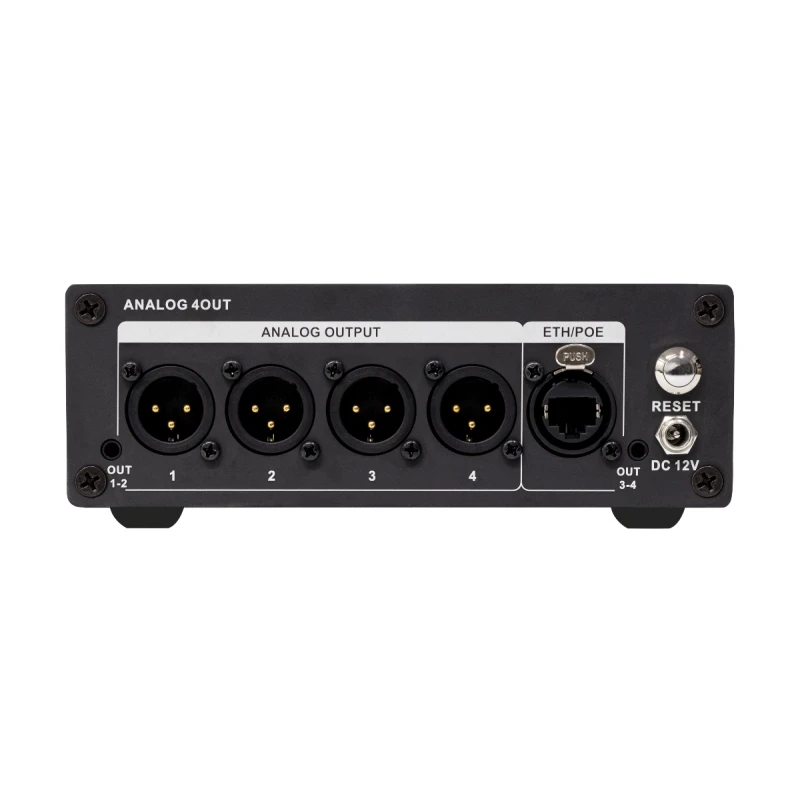

- 4 sorties analogiques XLR symétriques, jusqu’à 4 V
- Convertisseur AKM AK4452
- Compatible AES67, configurable avec Dante Controller
- Jusqu’à 96 kHz
- Alimentation par PoE ou 12 V, avec bascule automatique
- Connecteurs XLR et RJ45 Neutrik dorés
- Boîtier aluminium compact
599,00 €
TTC
Livraison gratuite à partir de 500 €
-
Expédition en 48h des produits en stock
-
15 jours pour changer d’avis : satisfait ou remboursé
-
Garantie de 2 ans
Caractéristiques techniques
| Réponse en fréquence | 20Hz – 22kHz (±0.25dB) |
|---|---|
| Entrées / Sorties | Sorties XLR : 4 Vrms max |
| Autres fonctions | Diagnostics d’alimentation : surveillance continue de la puissance d’entrée Indicateurs de fréquence d'échantillonnage : confirmation rapide de la fréquence d'horloge Indicateurs de niveau à 4 canaux : surveillance précise du niveau audio Mode furtif (DIM) : atténue ou désactive l’éclairage du panneau avant pour les environnements en salle noire. Surveillance intuitive de l'état : les fonctions de diagnostic en façade fournissent des informations en temps réel État du réseau : LED indiquant la liaison et l'activité des données |
| Autre | DAC AK4452VN pour un son naturel et musical Double alimentation via PoE et 12 V CC avec basculement automatique transparent pour un fonctionnement ininterrompu. Gestion thermique supérieure : le châssis en aluminium anodisé et usiné avec précision assure une dissipation thermique efficace et un blindage contre les interférences électromagnétiques. |
| Dimensions | L 168 x P 95 x H 55 mm |
| Poids | 688 grs |
Du réseau à la sortie analogique
Dans une installation audio sur IP, les canaux circulent sous forme numérique sur un réseau Ethernet. Pour alimenter une enceinte active ou un amplificateur, ils doivent être convertis en signal analogique à proximité de l’équipement.
L’AoANA-F04A remplit ce rôle. Il reçoit quatre canaux depuis le réseau, les convertit et les délivre sur quatre sorties XLR symétriques. Le signal reste numérique sur toute la longueur du câble réseau et n’est converti qu’à l’arrivée, ce qui évite les longues liaisons analogiques sensibles aux parasites.
La conversion numérique-analogique
La conversion est assurée par une puce AKM AK4452. NuPrime annonce une réponse en fréquence de 20 Hz à 22 kHz à ±0,25 dB et un niveau de sortie maximal de 4 V, suffisant pour attaquer la plupart des amplificateurs et enceintes actives.
Les sorties XLR symétriques préservent la qualité du signal jusqu’aux appareils raccordés, y compris lorsque ceux-ci sont installés à quelques mètres de l’interface.
Le fonctionnement en réseau
L’interface fonctionne sur les réseaux AES67. Le routage des canaux se configure depuis le logiciel NuPrime Controller, sous Windows, ou depuis Dante Controller, sous Windows et macOS. NuPrime n’utilise pas de module Dante d’Audinate : les versions récentes de Dante Controller le signalent par un message, sans incidence sur le fonctionnement.
La configuration est enregistrée dans la mémoire de l’appareil. L’ordinateur n’est nécessaire qu’au moment du réglage, et l’interface retrouve ses liaisons après une coupure de courant. Un commutateur Ethernet suffit : aucun routeur n’est requis.
Alimentation et installation
L’AoANA-F04A peut être alimenté par le câble réseau grâce au PoE, ou par l’adaptateur 12 V fourni. Lorsque les deux sont branchés, l’appareil bascule automatiquement de l’un à l’autre en cas de coupure, sans interruption du son.

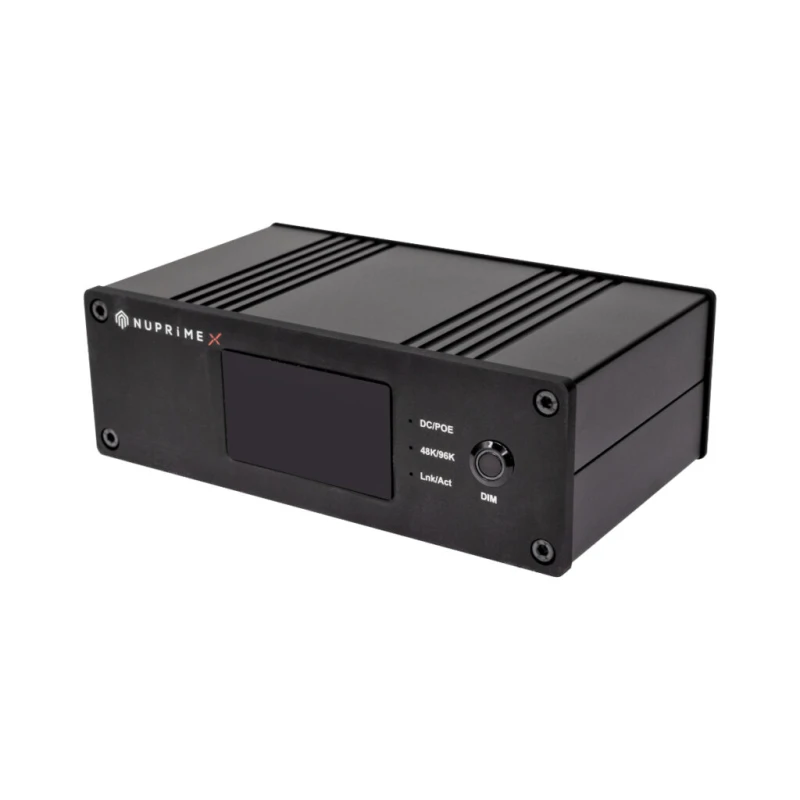

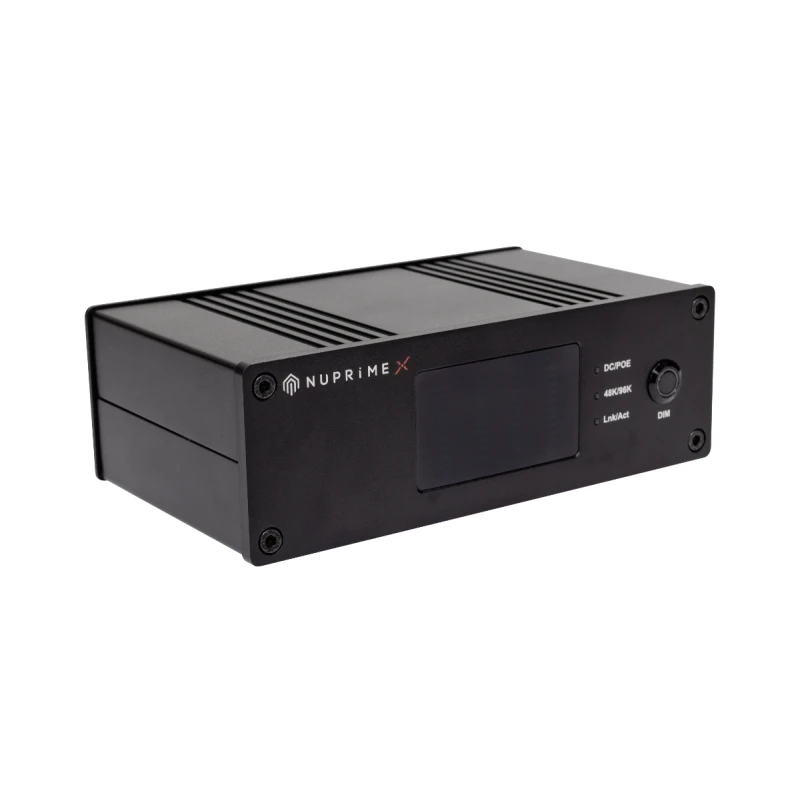

Avec le PoE, un seul câble CAT6 transporte l’alimentation et l’audio. Le boîtier, de 16,8 cm de large et 5,5 cm de haut, se loge près des enceintes ou de l’amplificateur, dans un meuble, un faux plafond technique ou une baie.

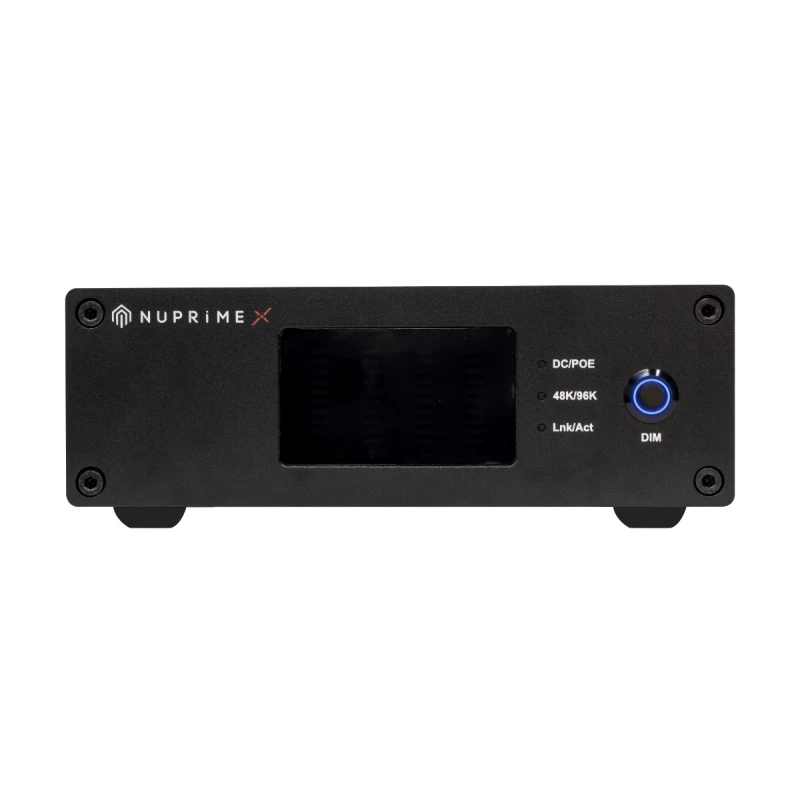

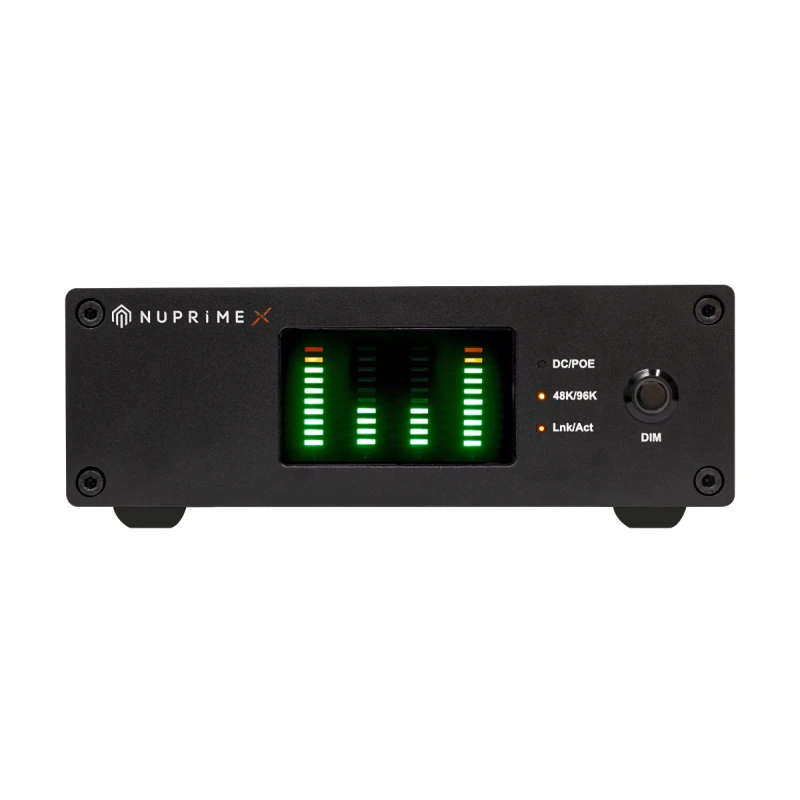

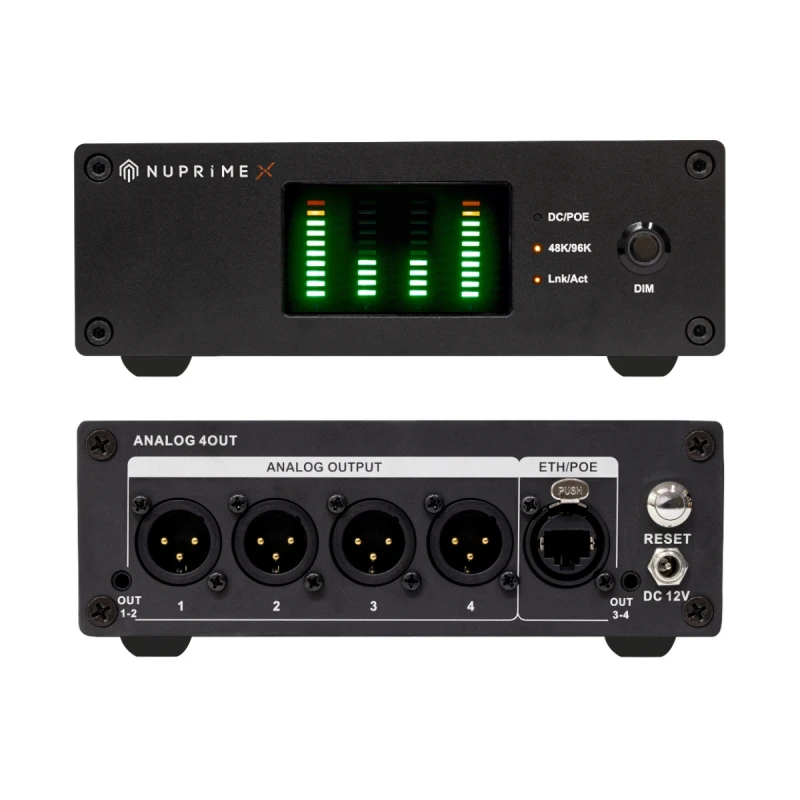

Le châssis en aluminium anodisé dissipe la chaleur et fait office de blindage. En façade, des vumètres quatre canaux, des témoins réseau, de fréquence d’échantillonnage et d’alimentation permettent de vérifier l’installation. Un mode de gradation réduit ou éteint l’éclairage pour une salle de cinéma.
Usages dans un système NuPrime-X
Dans une salle Dolby Atmos, un processeur comme le H16-AVP peut transmettre les quatre canaux en hauteur par le réseau à l’AoANA-F04A. L’interface alimente alors quatre enceintes de plafond actives, ou un amplificateur 4 canaux à entrées XLR comme le NuPrime Fusion 4X, sans tirer de câbles analogiques à travers la pièce.
En diffusion multipièce, un ordinateur équipé d’une carte son virtuelle peut envoyer de la musique sur le réseau vers une ou plusieurs interfaces installées dans d’autres pièces. Chacune délivre jusqu’à quatre canaux analogiques sur place.
FAQ
À quoi sert l’AoANA-F04A ?
Il convertit quatre canaux reçus d’un réseau audio sur IP en quatre sorties analogiques XLR symétriques. Il sert à alimenter des enceintes actives ou un amplificateur éloignés de la source, avec un simple câble Ethernet.
L’AoANA-F04A possède-t-il des entrées analogiques ?
Non. Il fonctionne dans un seul sens, du réseau vers ses quatre sorties analogiques. Pour envoyer des signaux numériques AES3 vers le réseau, NuPrime propose l’interface AoAES-F22D.
Peut-on brancher directement des enceintes passives ?
Non. Les sorties XLR délivrent un signal de niveau ligne. Elles doivent être reliées à des enceintes actives, à un caisson de basses amplifié ou à un amplificateur de puissance.
Faut-il une alimentation secteur ?
Non, si le commutateur réseau fournit le PoE : l’interface est alors alimentée par le câble Ethernet. L’adaptateur 12 V fourni peut être branché en complément et prend le relais automatiquement en cas de coupure du PoE.
NuPrime-X est une marque créée par NuPrime et dédiée au multicanal : musique immersive, home cinéma, installation custom, studio d'enregistrement et gaming. Elle s'appuie sur l'expertise acquise par NuPrime dans le haut de gamme stéréo, en l'orientant vers des systèmes capables de restituer un son multicanal tout en conservant la précision et la résolution qui caractérisent les produits de la marque mère.
NuPrime-X est une marque créée par NuPrime et dédiée au multicanal : musique immersive, home cinéma, installation custom, studio d'enregistrement et gaming. Elle s'appuie sur l'expertise acquise par NuPrime dans le haut de gamme stéréo, en l'orientant vers des systèmes capables de restituer un son multicanal tout en conservant la précision et la résolution qui caractérisent les produits de la marque mère.
Une marque distincte de NuPrime Audio
NuPrime-X ne doit pas être confondue avec la gamme stéréo classique de NuPrime (séries STA, MCX 2 canaux, Omnia). Il s'agit d'une ligne de produits séparée, pensée spécifiquement pour les configurations multicanal et les usages immersifs, développée en partenariat avec des acteurs du gaming et de l'enregistrement studio.
L'écosystème Fusion-X
Le cœur de l'offre NuPrime-X est la plateforme Fusion-X, un système modulaire et évolutif conçu pour réunir dans une même chaîne la musique stéréo, le son multicanal des plateformes de streaming (Apple Music, Tidal, Qobuz, YouTube) et l'audio immersif des films et jeux vidéo.
Cette plateforme repose sur des modules interchangeables ("plug-and-play") couvrant :
- le décodage Dolby Atmos et formats associés (Dolby TrueHD, DTS:X, DTS-HD)
- le transport audio en réseau via AoIP (Audio over IP), avec les standards AES67 et compatibilité Dante
- le streaming WiFi
- les entrées/sorties numériques et analogiques : AES/EBU (AES3), USB Audio, DB25, HDMI.
L'intérêt de cette approche modulaire est de permettre une extension progressive d'un système (ajout de canaux, passage à l'AoIP, intégration studio) sans remplacer l'ensemble de l'installation.
Gammes de produits
- Amplificateurs multicanal : gamme Fusion (Fusion-2X, Fusion-3X, Fusion-4X), amplificateur intégré 8 canaux MCX-800AD, MCX-800MZ (alimentation à commutation de tension adaptative, multizone Bus A / Bus B / Line), ainsi que le STA-100, amplificateur d'entrée de gamme 2 x 100 W sous 8 ohms.
- Processeurs et convertisseurs AV : le H16-AVP, processeur avec calibration acoustique de la pièce, décodage jusqu'à 7.1.4 canaux et sorties AES3 (DB25), AoIP (RJ45) et analogiques (DB25/XLR).
- DAC multicanal : le Fusion 8D, avec quatre circuits DAC stéréo indépendants synchronisés par horloge commune.
- Cartes d'extension (plugin cards) : modules AoIP ou AES ajoutables sur certains appareils (ex. Card-AES-96A pour le MCX-800AD).
- Câbles et interfaces réseau : câbles AES-Core et ANA-Core (DB25 vers XLR, RCA ou DB25), ainsi que des interfaces AoIP comme l'AoANA-F04A (réseau vers analogique) et l'AoAES-F22D (réseau vers AES3 numérique), toutes deux alimentées en PoE.
Cas d'usage typiques
La documentation de la marque présente plusieurs scénarios d'intégration :
- Extension d'un système stéréo existant : le H16-AVP peut alimenter les canaux avant gauche/droite d'un ampli stéréo déjà en place (en analogique ou en numérique via AES3), tout en pilotant les canaux centraux et surround vers des amplificateurs ou enceintes actives dédiés.
- Chaîne numérique haut de gamme via AES3 : association du H16-AVP avec le DAC Fusion 8D pour un signal numérique sans perte, ou avec le MCX-800AD pour une solution intégrée décodage + amplification.
- Réseau audio évolutif (AoIP) : utilisation de cartes AoIP optionnelles pour distribuer l'audio sur un réseau Ethernet standard, avec synchronisation inférieure à la microseconde, adaptée aux configurations 7.1.4 ou à la diffusion multi-pièces.
- Diffusion multi-salle et longue distance : les interfaces AoANA-F04A et AoAES-F22D permettent d'acheminer audio et alimentation (PoE) sur un simple câble CAT6 vers des zones distantes.
NuPrime-X chez Dynamic Home Cinema
Les produits NuPrime-X s'adressent aux projets de home cinéma multicanal et d'installation custom nécessitant une architecture évolutive : ajout progressif de canaux, passage à l'audio réseau (AoIP) ou intégration avec un système stéréo déjà en place. Le choix des références dépend de la configuration visée (nombre de canaux, distances, formats sources) ; n'hésitez pas à vérifier la compatibilité des modules et cartes d'extension avant assemblage d'un système complet.
Questions fréquentes
NuPrime-X et NuPrime, quelle différence ?
NuPrime-X est une marque créée par NuPrime, dédiée aux systèmes multicanal et à l'audio immersif (home cinéma, studio, gaming), tandis que NuPrime conserve sa gamme stéréo classique (amplificateurs et DAC 2 canaux).
Qu'est-ce que l'AoIP et pourquoi l'utiliser ?
L'AoIP (Audio over IP) transmet l'audio numérique sur un réseau Ethernet standard. Il permet d'étendre un système sans recâblage dédié, de synchroniser plusieurs appareils avec une précision inférieure à la microseconde, et de couvrir de longues distances via un simple câble réseau.
Faut-il un routeur pour faire fonctionner des appareils AoIP NuPrime-X ?
Non, dans la plupart des installations. Les appareils AoIP communiquent via des switches Ethernet et n'ont pas besoin d'un routeur, tant qu'ils sont connectés au même réseau local.
Le MCX-800AD peut-il remplacer un processeur AV séparé ?
Le MCX-800AD est un amplificateur intégré 8 canaux pouvant recevoir un flux numérique AES3 (via carte d'extension), ce qui permet une solution combinée décodage + amplification. Pour une calibration acoustique de la pièce et un décodage Dolby Atmos complet, le H16-AVP reste le processeur dédié de la gamme.
