Nuprime-X
Voir tous les produits Nuprime-X
AoAES-F22D - Interface audio réseau 4 canaux
Interface audio réseau AES3 vers AoIP
Le NuPrime AoAES-F22D est une interface audio réseau qui convertit des signaux numériques AES3 vers un réseau audio sur IP, et inversement. Il permet de transporter de l’audio numérique sur un simple câble Ethernet, entre pièces ou entre bâtiments.
- 4 canaux, sur deux liaisons AES3 symétriques
- Compatible AES67, configurable avec Dante Controller
- Jusqu’à 96 kHz
- Alimentation par PoE ou 12 V, avec bascule automatique
- Connecteurs XLR et RJ45 Neutrik dorés
- Vumètres 4 canaux et témoins d’état en façade
- Boîtier aluminium compact
599,00 €
TTC
Livraison gratuite à partir de 500 €
-
Expédition en 48h des produits en stock
-
15 jours pour changer d’avis : satisfait ou remboursé
-
Garantie de 2 ans
Caractéristiques techniques
| Autres fonctions | Diagnostics d’alimentation : surveillance continue de la puissance d’entrée Indicateurs de fréquence d'échantillonnage : confirmation rapide de la fréquence d'horloge Indicateurs de niveau à 4 canaux : surveillance précise du niveau audio Mode furtif (DIM) : atténue ou désactive l’éclairage du panneau avant pour les environnements en salle noire. Surveillance intuitive de l'état : les fonctions de diagnostic en façade fournissent des informations en temps réel État du réseau : LED indiquant la liaison et l'activité des données |
|---|---|
| Autre | Double alimentation via PoE et 12 V CC avec basculement automatique transparent pour un fonctionnement ininterrompu. Gestion thermique supérieure : le châssis en aluminium anodisé et usiné avec précision assure une dissipation thermique efficace et un blindage contre les interférences électromagnétiques. |
| Dimensions | L 168 x P 95 x H 55 mm |
| Poids | 688 grs |
Un pont entre l’AES3 et l’audio sur IP
L’AES3 transporte de l’audio numérique sur des câbles XLR, avec une portée limitée et une liaison point à point. L’audio sur IP (AoIP) fait circuler de nombreux canaux sur un réseau Ethernet, sur de longues distances et vers plusieurs destinations.
L’AoAES-F22D relie ces deux mondes. Il convertit deux liaisons AES3, soit quatre canaux, vers le réseau, et peut aussi recevoir quatre canaux du réseau pour les restituer en AES3. Le signal reste numérique sur tout le trajet, sans conversion analogique intermédiaire.
Le fonctionnement en réseau
Compatibilité AES67 et logiciels de configuration
L’interface fonctionne sur les réseaux AES67, standard d’interopérabilité de l’audio sur IP. Le routage des canaux se configure depuis le logiciel NuPrime Controller, sous Windows, ou depuis Dante Controller, sous Windows et macOS.
NuPrime précise que ses appareils n’utilisent pas de module Dante d’Audinate. Les versions récentes de Dante Controller affichent donc un message indiquant que l’appareil n’est pas un équipement Dante, sans conséquence sur le fonctionnement.
Une configuration conservée en mémoire
Une fois les liaisons établies, la configuration est stockée dans la mémoire de l’appareil. Le logiciel de contrôle n’a pas besoin de rester ouvert, et l’interface retrouve ses réglages après une coupure de courant.
Le réseau ne nécessite pas de routeur : un commutateur Ethernet suffit, à condition que tous les appareils soient sur le même segment de réseau.
Une alimentation redondante
L’AoAES-F22D peut être alimenté par le câble réseau grâce au PoE, ou par l’adaptateur secteur 12 V fourni. Les deux sources peuvent être branchées en même temps : si l’une est interrompue, l’appareil bascule automatiquement sur l’autre, sans coupure du son.
Avec le PoE, un seul câble CAT6 transporte à la fois l’alimentation et l’audio. L’interface peut ainsi être installée à distance, près d’un équipement, sans prise secteur à proximité.
Contrôle de l’état en façade

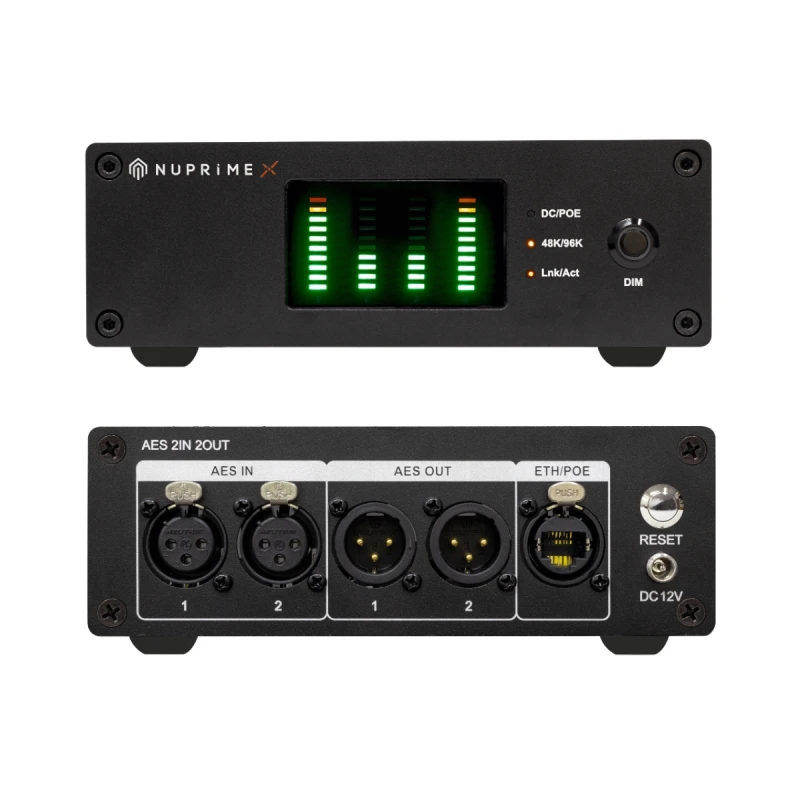

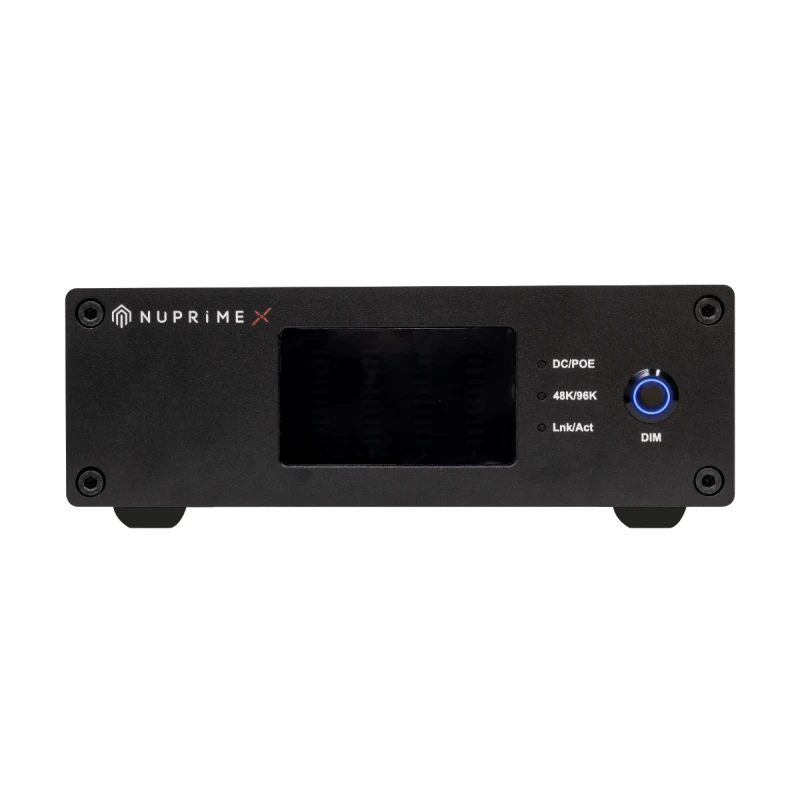

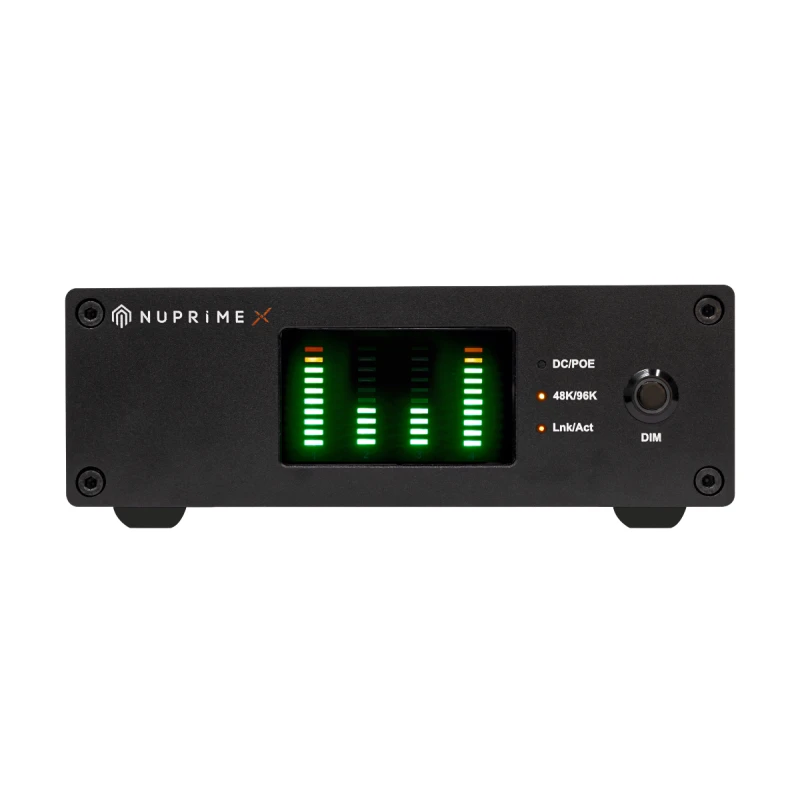

La façade regroupe des vumètres pour les quatre canaux, des témoins de liaison et d’activité réseau, un indicateur de fréquence d’échantillonnage et un témoin d’alimentation. Ces informations facilitent la vérification de l’installation sans ordinateur.
Un mode de gradation réduit ou éteint l’éclairage de la façade, pour une utilisation dans une salle de cinéma ou un studio plongé dans l’obscurité.
Construction et installation

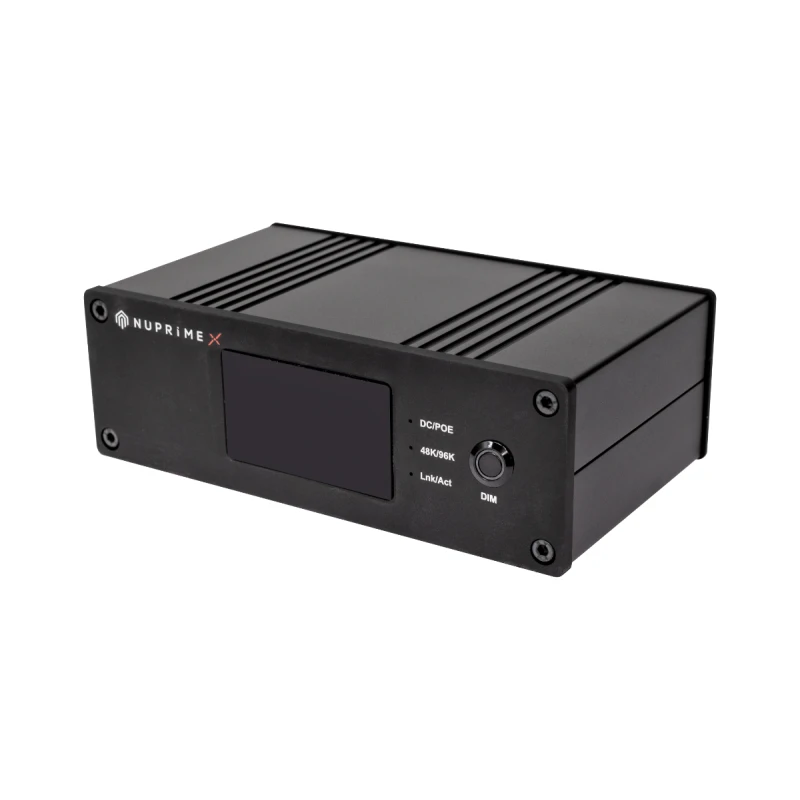

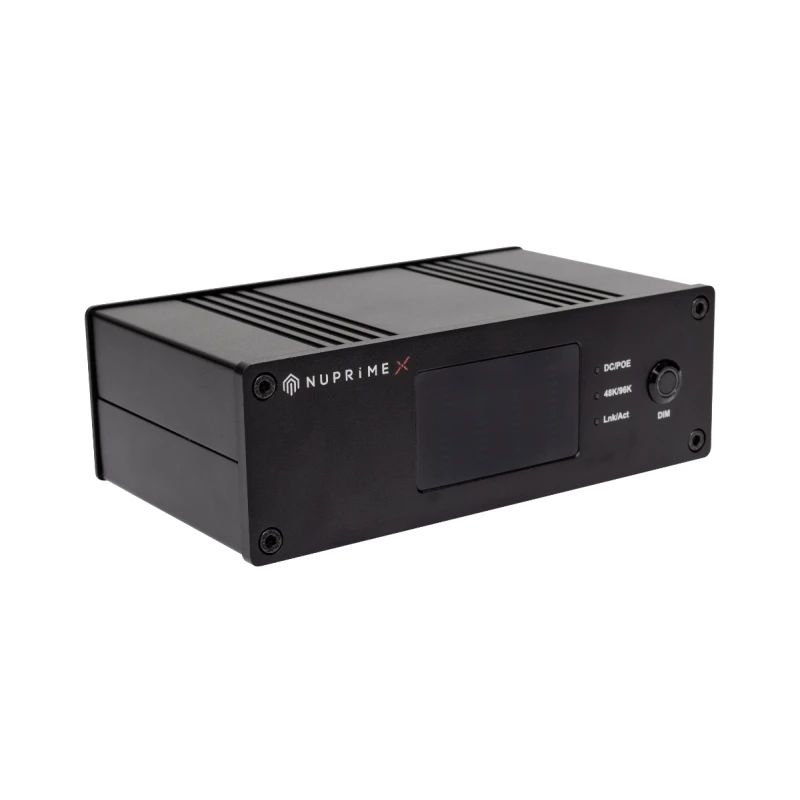

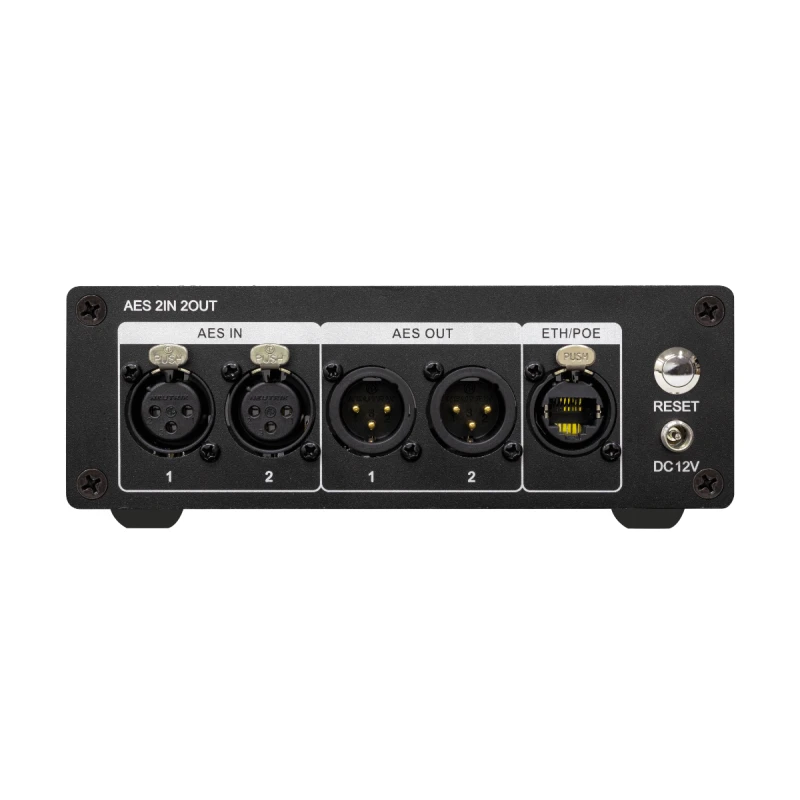

Le boîtier est usiné dans un aluminium anodisé, qui dissipe la chaleur et fait office de blindage contre les perturbations électromagnétiques. Les connecteurs XLR et RJ45 sont des modèles Neutrik à contacts dorés.
Avec 16,8 cm de large et 5,5 cm de haut, l’interface se place facilement derrière un appareil, dans un meuble ou dans une baie. Des pieds en caoutchouc adhésifs sont fournis pour la poser sur une étagère.
Usages dans un système NuPrime-X
Dans l’écosystème NuPrime-X, l’AoAES-F22D sert à alimenter un équipement numérique éloigné à partir du réseau. Un processeur comme le H16-AVP, ou un ordinateur doté d’une carte son virtuelle, diffuse l’audio sur le réseau ; l’interface le reçoit et le restitue en AES3, par exemple vers un DAC stéréo haut de gamme installé dans une autre pièce.
À l’inverse, elle permet d’intégrer au réseau une source ou un appareil disposant uniquement de sorties AES3.
FAQ
À quoi sert l’AoAES-F22D ?
Il convertit des signaux numériques AES3 vers un réseau audio sur IP, et inversement. Il permet de relier un équipement AES3 à un système AoIP, par exemple pour alimenter un DAC éloigné à partir d’un processeur home cinéma ou d’un ordinateur.
Est-il compatible avec les appareils Dante ?
Il fonctionne en AES67, et se configure avec Dante Controller. Il n’intègre cependant pas de module Dante d’Audinate. Pour échanger de l’audio avec un appareil Dante, celui-ci doit généralement avoir le mode AES67 activé.
Faut-il une alimentation secteur ?
Non, si le commutateur réseau fournit le PoE. L’interface est alors alimentée par le câble Ethernet. L’adaptateur 12 V fourni peut être branché en complément et prend le relais automatiquement en cas de coupure du PoE.
Quelle est la différence avec l’AoANA-F04A ?
L’AoAES-F22D restitue un signal numérique AES3, destiné à un DAC ou à un équipement numérique. L’AoANA-F04A convertit le flux réseau en quatre sorties analogiques symétriques, destinées par exemple à des enceintes actives ou à un amplificateur.
Faut-il garder un ordinateur connecté au réseau ?
Non. L’ordinateur ne sert qu’à configurer le routage des canaux. Une fois les réglages enregistrés, l’interface les conserve en mémoire et fonctionne de manière autonome, y compris après un redémarrage.
NuPrime-X est une marque créée par NuPrime et dédiée au multicanal : musique immersive, home cinéma, installation custom, studio d'enregistrement et gaming. Elle s'appuie sur l'expertise acquise par NuPrime dans le haut de gamme stéréo, en l'orientant vers des systèmes capables de restituer un son multicanal tout en conservant la précision et la résolution qui caractérisent les produits de la marque mère.
NuPrime-X est une marque créée par NuPrime et dédiée au multicanal : musique immersive, home cinéma, installation custom, studio d'enregistrement et gaming. Elle s'appuie sur l'expertise acquise par NuPrime dans le haut de gamme stéréo, en l'orientant vers des systèmes capables de restituer un son multicanal tout en conservant la précision et la résolution qui caractérisent les produits de la marque mère.
Une marque distincte de NuPrime Audio
NuPrime-X ne doit pas être confondue avec la gamme stéréo classique de NuPrime (séries STA, MCX 2 canaux, Omnia). Il s'agit d'une ligne de produits séparée, pensée spécifiquement pour les configurations multicanal et les usages immersifs, développée en partenariat avec des acteurs du gaming et de l'enregistrement studio.
L'écosystème Fusion-X
Le cœur de l'offre NuPrime-X est la plateforme Fusion-X, un système modulaire et évolutif conçu pour réunir dans une même chaîne la musique stéréo, le son multicanal des plateformes de streaming (Apple Music, Tidal, Qobuz, YouTube) et l'audio immersif des films et jeux vidéo.
Cette plateforme repose sur des modules interchangeables ("plug-and-play") couvrant :
- le décodage Dolby Atmos et formats associés (Dolby TrueHD, DTS:X, DTS-HD)
- le transport audio en réseau via AoIP (Audio over IP), avec les standards AES67 et compatibilité Dante
- le streaming WiFi
- les entrées/sorties numériques et analogiques : AES/EBU (AES3), USB Audio, DB25, HDMI.
L'intérêt de cette approche modulaire est de permettre une extension progressive d'un système (ajout de canaux, passage à l'AoIP, intégration studio) sans remplacer l'ensemble de l'installation.
Gammes de produits
- Amplificateurs multicanal : gamme Fusion (Fusion-2X, Fusion-3X, Fusion-4X), amplificateur intégré 8 canaux MCX-800AD, MCX-800MZ (alimentation à commutation de tension adaptative, multizone Bus A / Bus B / Line), ainsi que le STA-100, amplificateur d'entrée de gamme 2 x 100 W sous 8 ohms.
- Processeurs et convertisseurs AV : le H16-AVP, processeur avec calibration acoustique de la pièce, décodage jusqu'à 7.1.4 canaux et sorties AES3 (DB25), AoIP (RJ45) et analogiques (DB25/XLR).
- DAC multicanal : le Fusion 8D, avec quatre circuits DAC stéréo indépendants synchronisés par horloge commune.
- Cartes d'extension (plugin cards) : modules AoIP ou AES ajoutables sur certains appareils (ex. Card-AES-96A pour le MCX-800AD).
- Câbles et interfaces réseau : câbles AES-Core et ANA-Core (DB25 vers XLR, RCA ou DB25), ainsi que des interfaces AoIP comme l'AoANA-F04A (réseau vers analogique) et l'AoAES-F22D (réseau vers AES3 numérique), toutes deux alimentées en PoE.
Cas d'usage typiques
La documentation de la marque présente plusieurs scénarios d'intégration :
- Extension d'un système stéréo existant : le H16-AVP peut alimenter les canaux avant gauche/droite d'un ampli stéréo déjà en place (en analogique ou en numérique via AES3), tout en pilotant les canaux centraux et surround vers des amplificateurs ou enceintes actives dédiés.
- Chaîne numérique haut de gamme via AES3 : association du H16-AVP avec le DAC Fusion 8D pour un signal numérique sans perte, ou avec le MCX-800AD pour une solution intégrée décodage + amplification.
- Réseau audio évolutif (AoIP) : utilisation de cartes AoIP optionnelles pour distribuer l'audio sur un réseau Ethernet standard, avec synchronisation inférieure à la microseconde, adaptée aux configurations 7.1.4 ou à la diffusion multi-pièces.
- Diffusion multi-salle et longue distance : les interfaces AoANA-F04A et AoAES-F22D permettent d'acheminer audio et alimentation (PoE) sur un simple câble CAT6 vers des zones distantes.
NuPrime-X chez Dynamic Home Cinema
Les produits NuPrime-X s'adressent aux projets de home cinéma multicanal et d'installation custom nécessitant une architecture évolutive : ajout progressif de canaux, passage à l'audio réseau (AoIP) ou intégration avec un système stéréo déjà en place. Le choix des références dépend de la configuration visée (nombre de canaux, distances, formats sources) ; n'hésitez pas à vérifier la compatibilité des modules et cartes d'extension avant assemblage d'un système complet.
Questions fréquentes
NuPrime-X et NuPrime, quelle différence ?
NuPrime-X est une marque créée par NuPrime, dédiée aux systèmes multicanal et à l'audio immersif (home cinéma, studio, gaming), tandis que NuPrime conserve sa gamme stéréo classique (amplificateurs et DAC 2 canaux).
Qu'est-ce que l'AoIP et pourquoi l'utiliser ?
L'AoIP (Audio over IP) transmet l'audio numérique sur un réseau Ethernet standard. Il permet d'étendre un système sans recâblage dédié, de synchroniser plusieurs appareils avec une précision inférieure à la microseconde, et de couvrir de longues distances via un simple câble réseau.
Faut-il un routeur pour faire fonctionner des appareils AoIP NuPrime-X ?
Non, dans la plupart des installations. Les appareils AoIP communiquent via des switches Ethernet et n'ont pas besoin d'un routeur, tant qu'ils sont connectés au même réseau local.
Le MCX-800AD peut-il remplacer un processeur AV séparé ?
Le MCX-800AD est un amplificateur intégré 8 canaux pouvant recevoir un flux numérique AES3 (via carte d'extension), ce qui permet une solution combinée décodage + amplification. Pour une calibration acoustique de la pièce et un décodage Dolby Atmos complet, le H16-AVP reste le processeur dédié de la gamme.
