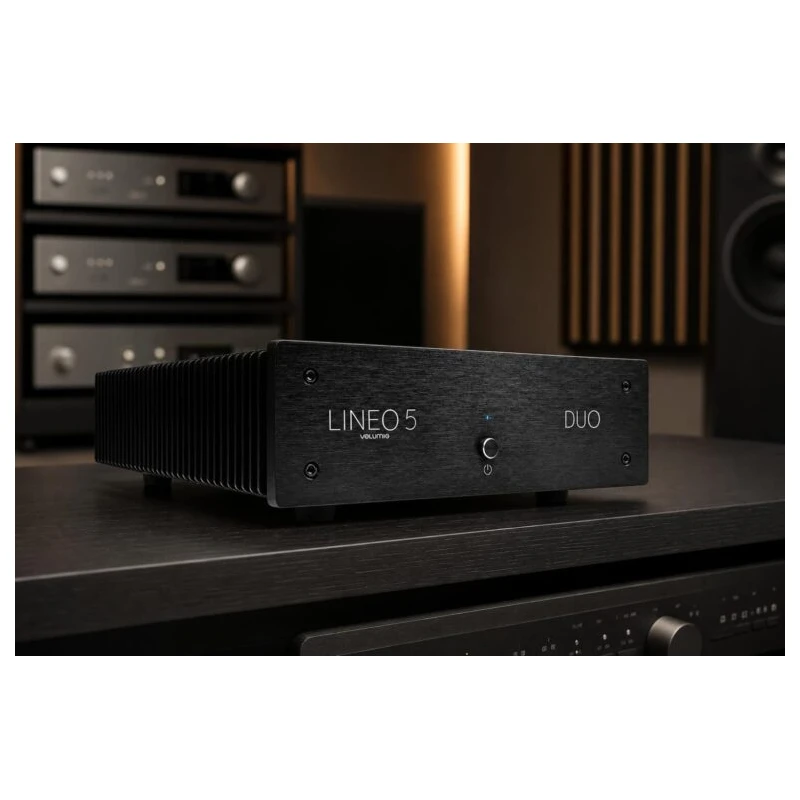

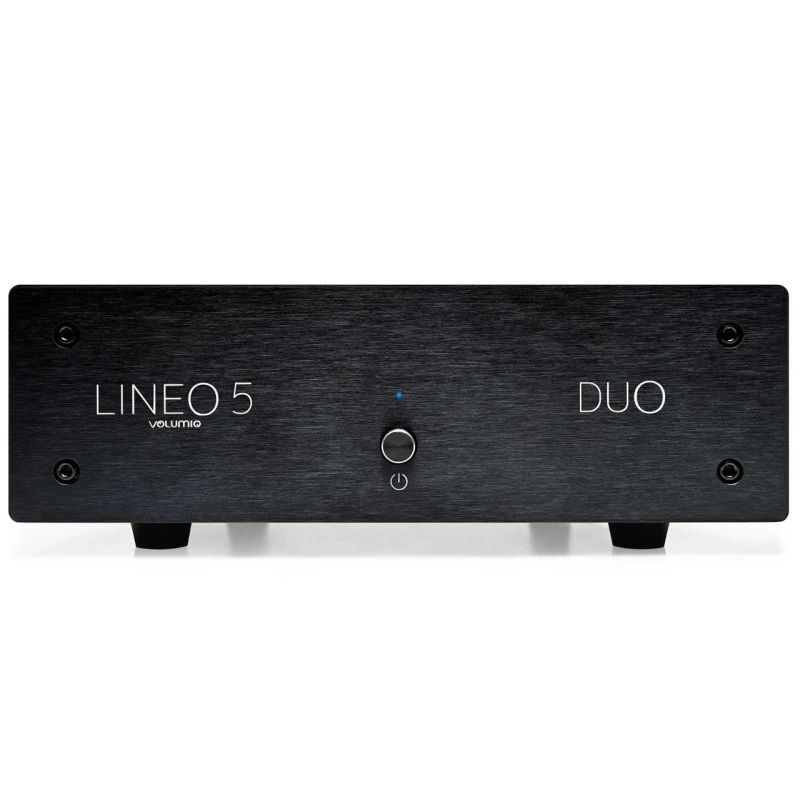

Lineo5 Duo - Alimentation double sortie 5V

Pourquoi remplacer une alimentation à découpage

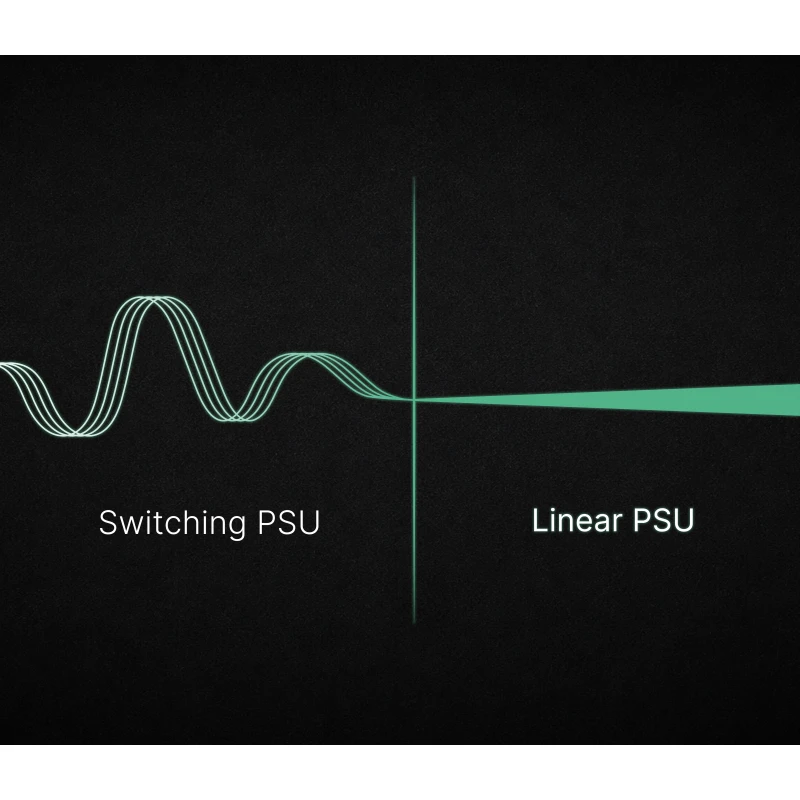

Les streamers et DAC compacts sont généralement livrés avec un bloc secteur à découpage. Ce type d'alimentation est économique et léger, mais il génère des parasites haute fréquence qui peuvent se propager jusqu'aux circuits audio.

Une alimentation linéaire fonctionne sans découpage. Elle abaisse la tension par un transformateur, la redresse puis la régule, ce qui produit un courant plus stable et beaucoup moins bruité. Le gain se traduit par une meilleure définition des détails et des transitoires.

Deux appareils, une seule alimentation

La Lineo5 Duo dispose de deux sorties de 5 V capables de délivrer chacune 4 A. Elle permet par exemple d'alimenter un transport Rivo Plus et un DAC Preciso depuis un même boîtier.

Chaque sortie possède ses propres régulateurs et son propre filtrage. Les deux appareils restent ainsi électriquement isolés l'un de l'autre, sans qu'une variation de consommation sur l'un n'affecte l'autre.

Cette architecture réduit le nombre de boîtiers et de câbles dans le meuble hi-fi, un avantage pour les systèmes compacts.

Conception électrique

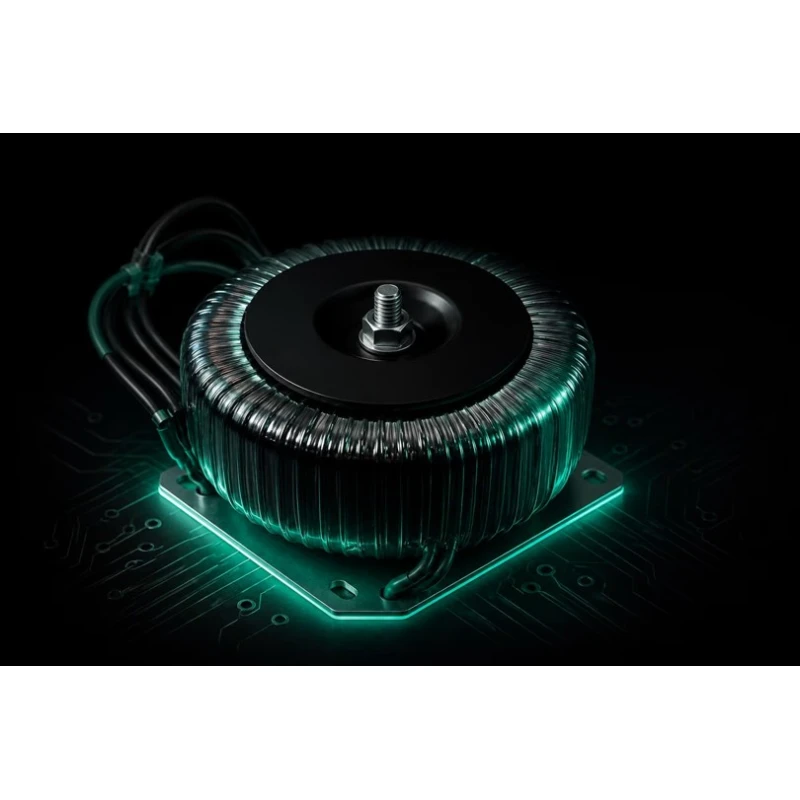

Transformateur torique

Le transformateur torique est au cœur de l'appareil. Ce format émet moins de rayonnement magnétique qu'un transformateur classique. Volumio l'a dimensionné bien au-delà des besoins des deux sorties pour qu'il travaille toujours loin de ses limites.

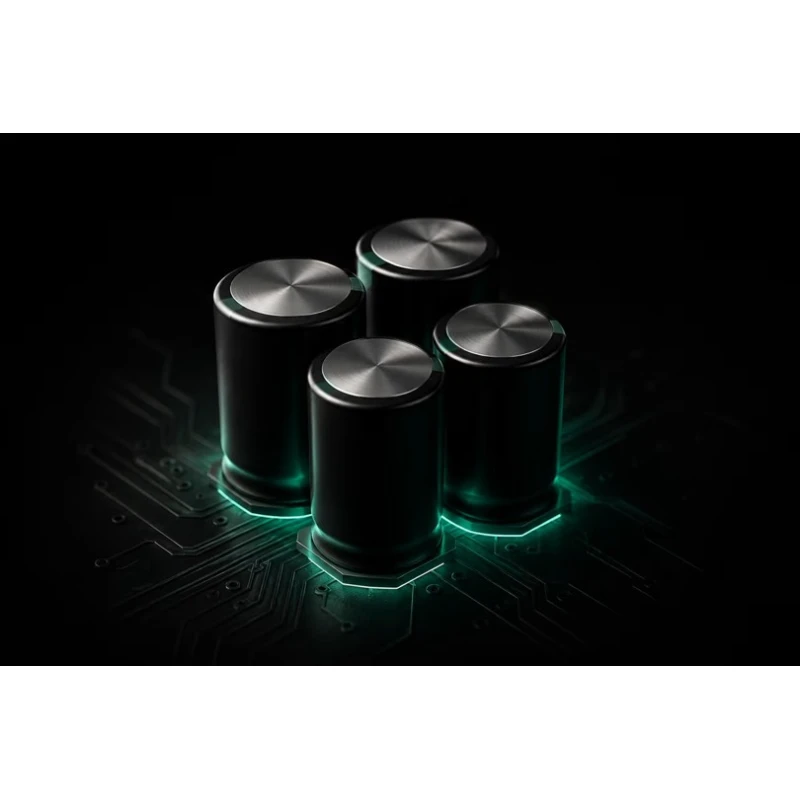

Filtrage et réserve d'énergie

Une capacité de filtrage totale de 40 000 µF, constituée de condensateurs audio à faible résistance série, forme une réserve d'énergie disponible lors des pointes de consommation. Le filtrage réduit l'ondulation et les interférences, pour un bruit résiduel annoncé de 20 µV.

Construction

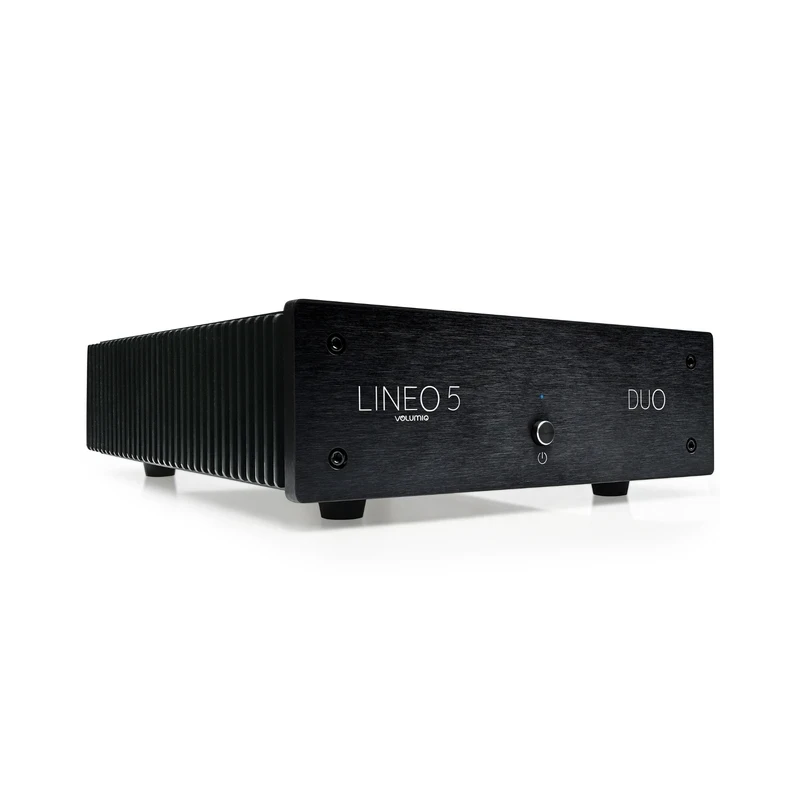

Le châssis est entièrement réalisé en aluminium, un matériau rigide et non magnétique. Ses flancs intègrent des dissipateurs qui évacuent la chaleur des composants sans ventilateur, donc en silence.

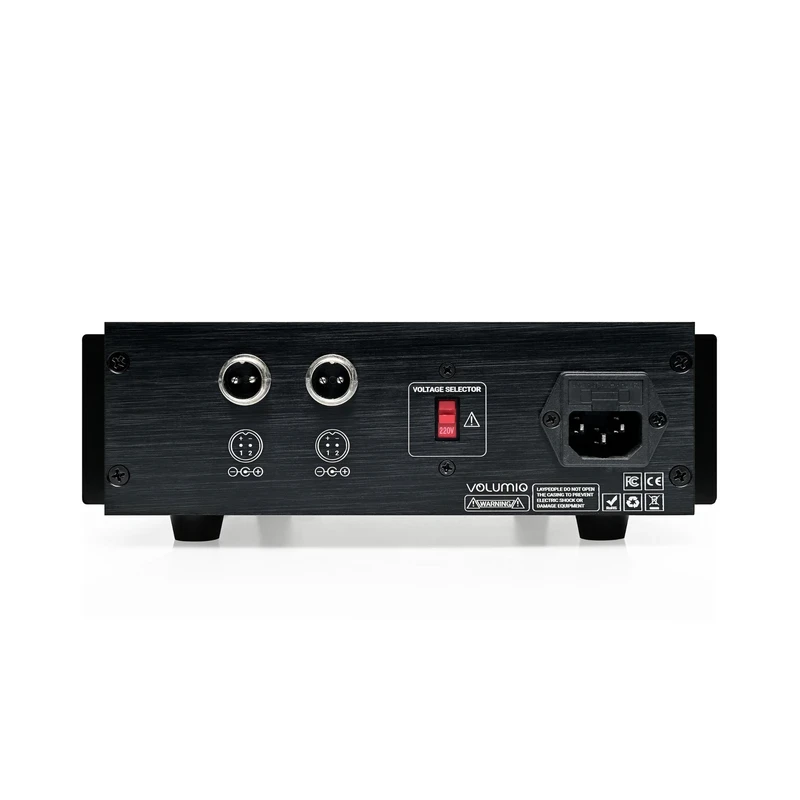

Le fusible est accessible facilement depuis l'extérieur. L'alimentation accepte les réseaux 110-120 V et 220-240 V.

Raccordement

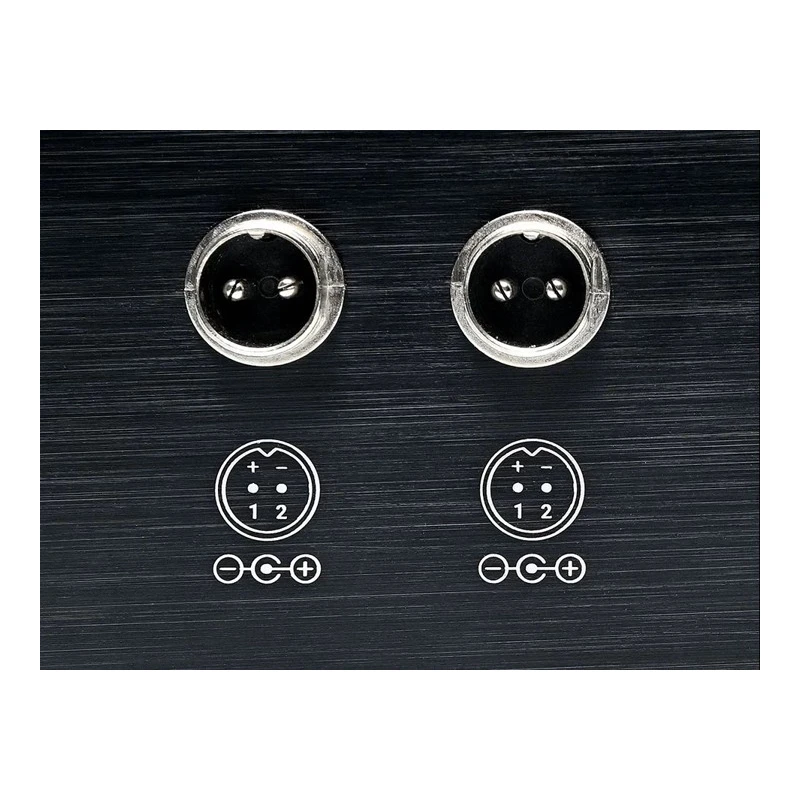

Les sorties utilisent des connecteurs GX12 à verrouillage, qui assurent un contact fiable. Les deux câbles fournis se terminent par une fiche jack DC de 5,5 x 2,1 mm à centre positif, le format utilisé par les appareils Volumio compatibles.

Un cordon secteur adapté au pays de livraison complète l'ensemble.

FAQ

Avec quels appareils Volumio la Lineo5 Duo est-elle compatible ?

Elle est compatible avec les Volumio Rivo, Rivo Plus, Preciso, Primo V2, Primo V3 et Primo Plus. Elle ne convient pas aux Volumio Integro et Motivo, qui ont des besoins électriques différents.

Peut-on l'utiliser avec un appareil d'une autre marque ?

Oui, si l'appareil fonctionne en 5 V, consomme 4 A au maximum et accepte une fiche DC de 5,5 x 2,1 mm à centre positif. Il faut vérifier ces trois points sur la documentation de l'appareil avant de le brancher.

Faut-il utiliser les deux sorties ?

Non. Chaque sortie fonctionne de manière indépendante, une seule peut être utilisée. La seconde reste disponible pour un futur appareil, par exemple un DAC ajouté à un transport.

Quelle différence avec la Lineo5 simple ?

La Lineo5 Duo reprend le principe de l'alimentation linéaire de la Lineo5 mais avec deux sorties régulées séparément. Elle s'adresse aux systèmes associant deux appareils 5 V, là où la Lineo5 n'en alimente qu'un.

L'alimentation chauffe-t-elle ?

Une alimentation linéaire dégage plus de chaleur qu'un bloc à découpage. Le châssis en aluminium à dissipateurs intégrés l'évacue de façon passive. Il est conseillé de laisser un espace d'aération autour de l'appareil.
