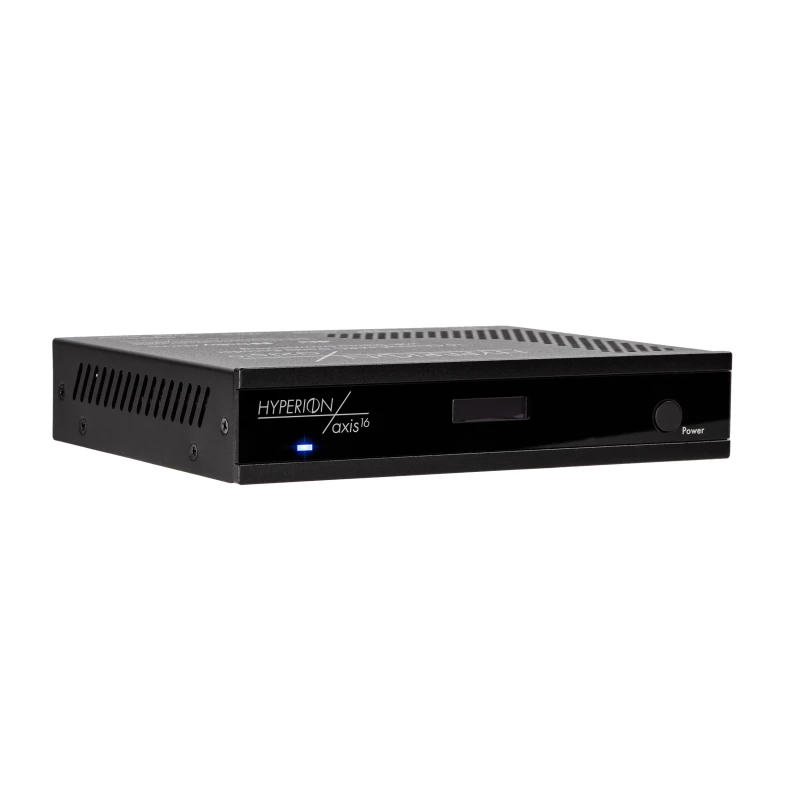

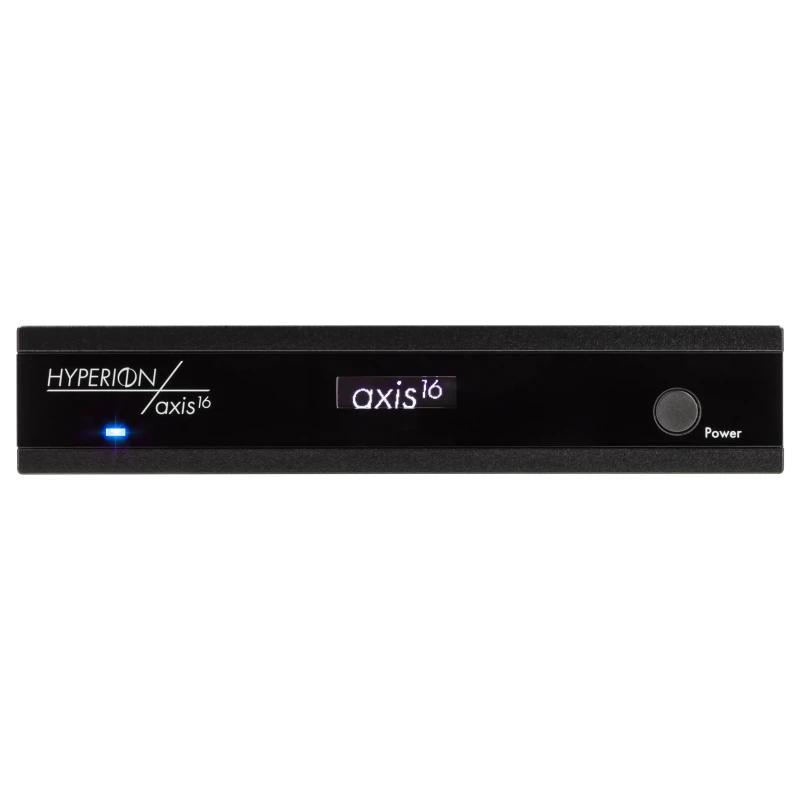

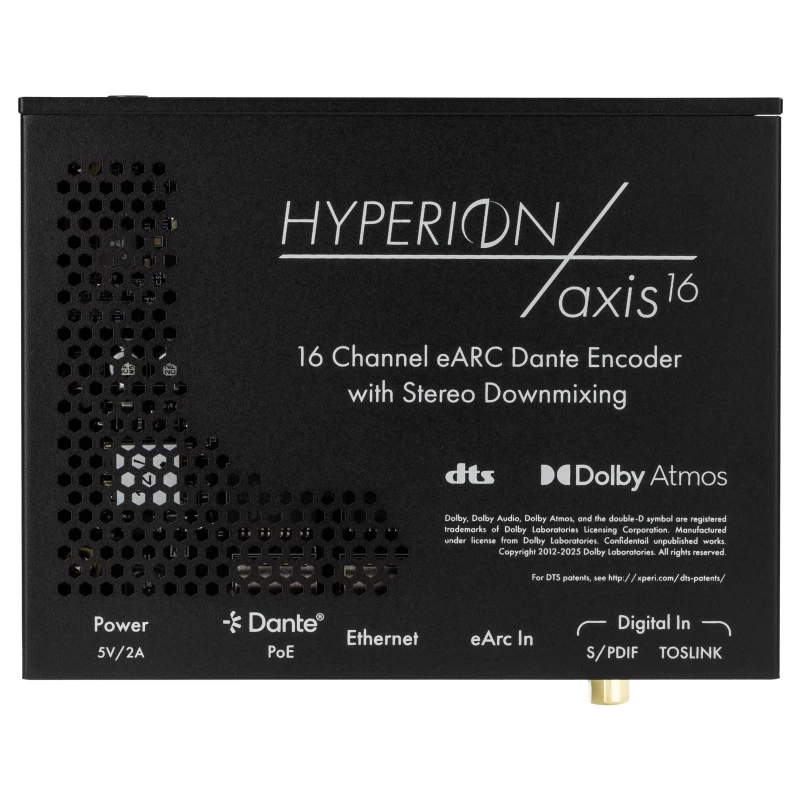

Hyperion Axis16 - Processeur 16 canaux eARC AoIP

Le Hyperion Axis16 est un processeur audio multicanal conçu pour extraire le flux audio haute résolution d'un écran via eARC et le convertir en flux réseau Dante ou AES67. Il appartient à la gamme Hyperion d'AudioControl et s'adresse aux intégrateurs audiovisuels travaillant sur des installations où la source audio principale est un écran connecté (téléviseur, vidéoprojecteur avec module smart, application de streaming embarquée). Le boîtier permet de distribuer le son sans passer par un récepteur AV traditionnel placé au niveau de l'écran.

Fonctionnement et traitement audio

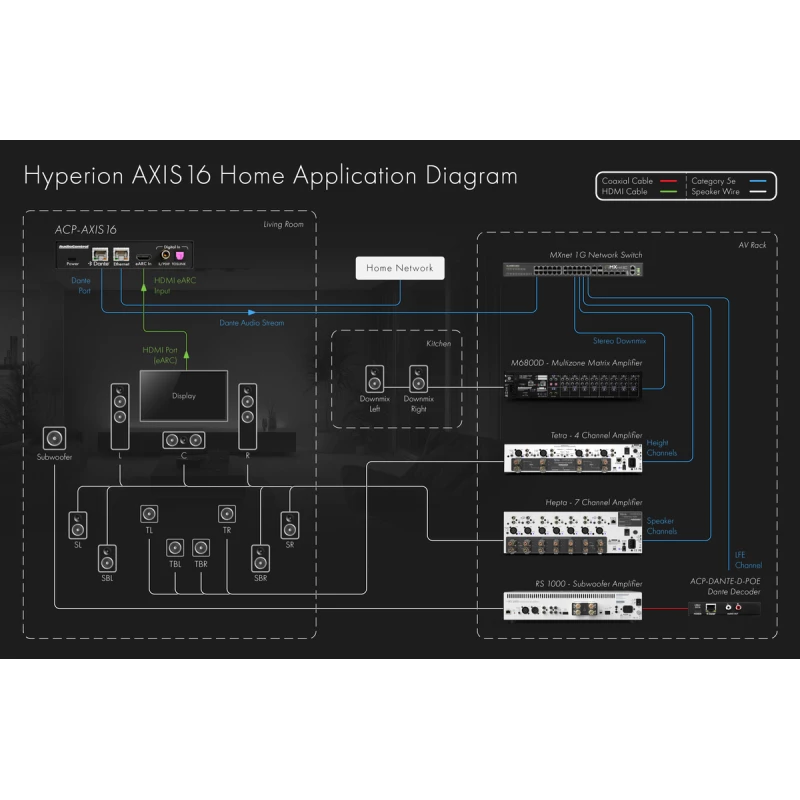

L'Axis16 décode et convertit les formats Dolby Atmos et DTS-HD en flux réseau Dante ou AES67 discrets. Il prend en charge jusqu'à 16 canaux de son bitstream, avec des configurations de haut-parleurs allant jusqu'au 9.1.6 ou au 9.1.4 lorsque le downmix stéréo optionnel est activé sur les canaux 15 et 16. Cette fonction de downmix permet d'envoyer une version stéréo du contenu vers une zone secondaire tout en conservant le mix multicanal complet pour la pièce principale. Le traitement numérique embarqué inclut égalisation, gestion des crossovers, calibrage de distance et de niveau des enceintes, et upmixing.

Connectique et réseau

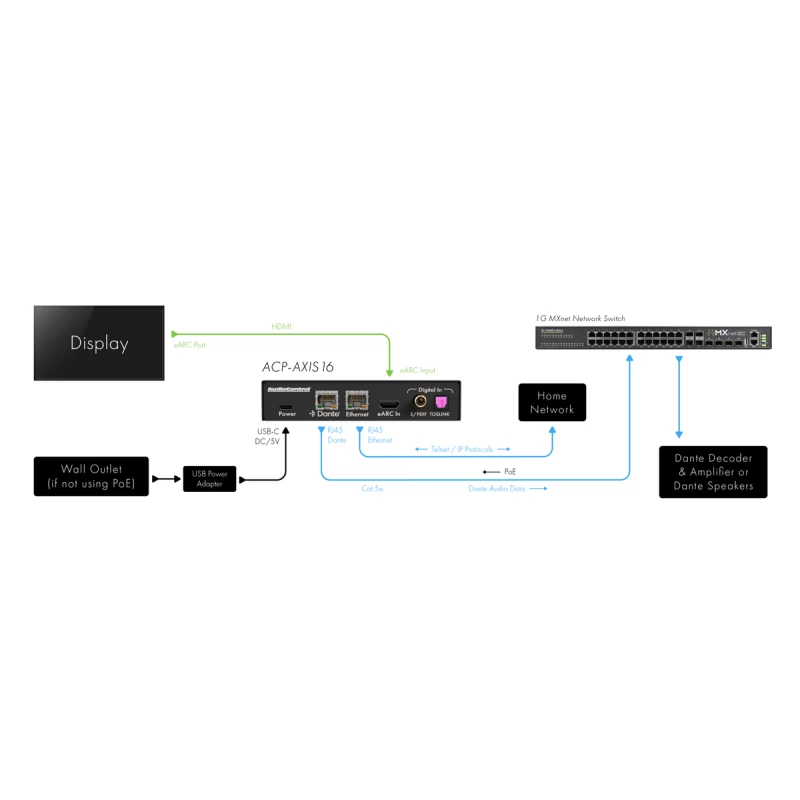

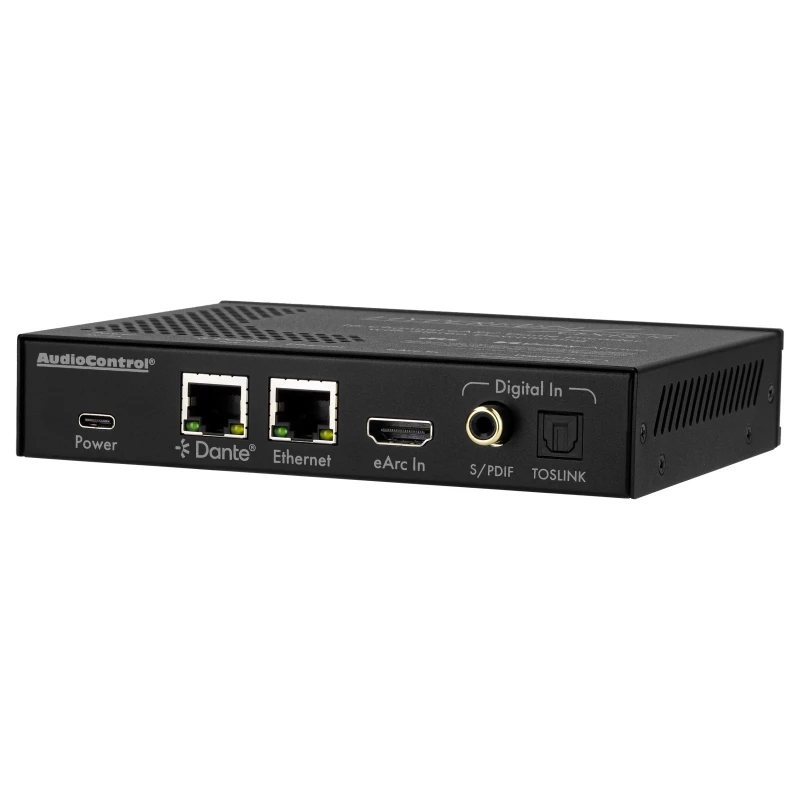

L'appareil dispose d'une entrée HDMI eARC, ainsi que d'entrées numériques TOSLINK et coaxiale avec détection automatique de signal, ce qui permet de basculer la source sans intervention manuelle. La sortie audio réseau s'effectue via un port RJ45 dédié Dante/AES67 alimenté en PoE, distinct du port RJ45 réservé au contrôle et à l'interface web. Cette séparation des flux audio et de contrôle facilite l'intégration dans des infrastructures réseau structurées et limite les interférences entre trafic de gestion et trafic audio.

Configuration et pilotage

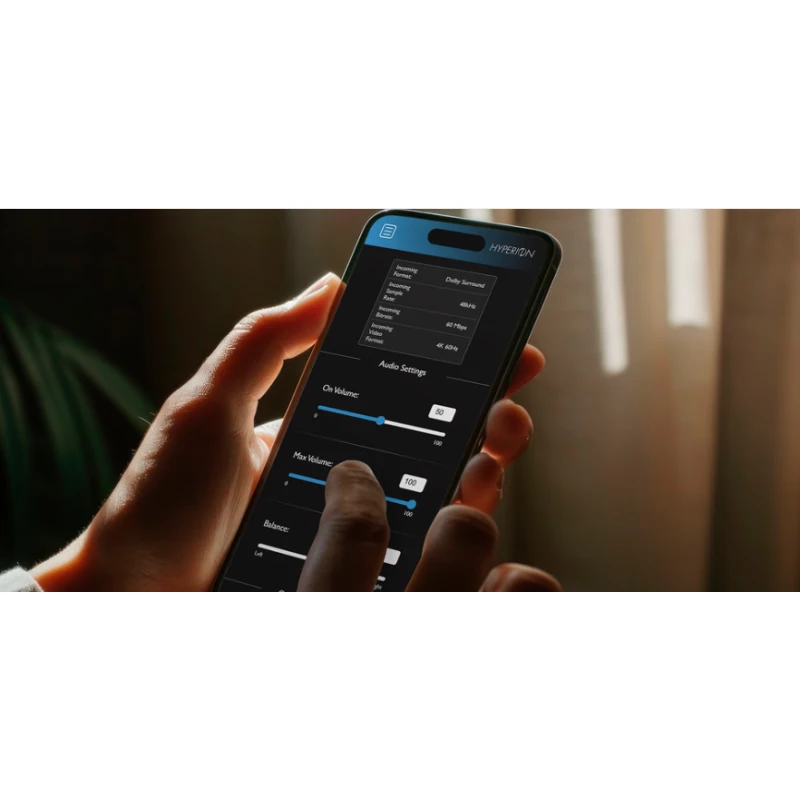

Le paramétrage du Hyperion Axis16 se fait via une interface web accessible depuis un navigateur, sans logiciel externe à installer. Elle permet de gérer les modes de décodage, la configuration des enceintes, l'égalisation, les réglages de crossover, le délai et les niveaux de sortie. L'appareil prend également en charge le contrôle CEC via HDMI, ce qui permet de régler le volume directement depuis la télécommande du téléviseur.

Caractéristiques techniques

La réponse en fréquence s'étend de 20 Hz à 20 kHz. Les formats audio pris en charge sont Dolby Atmos, DTS-HD et PCM, avec des fréquences d'échantillonnage de 44,1, 48, 88,2 et 96 kHz, et une profondeur de bits de 16, 24 ou 32 bits. La latence est configurable sur trois paliers : 1, 2 ou 5 ms.

L'alimentation se fait via PoE 802.3af ou via une alimentation USB-C 5 VDC 2A fournie avec l'appareil. Les dimensions du boîtier sont de 146 x 111 x 25,4 mm pour un poids d'environ 450 grammes. La plage de température de fonctionnement va de -5°C à 51°C, et la plage de stockage de -20°C à 60°C, avec une humidité tolérée de 5 à 90 % sans condensation.

Intégration et cas d'usage

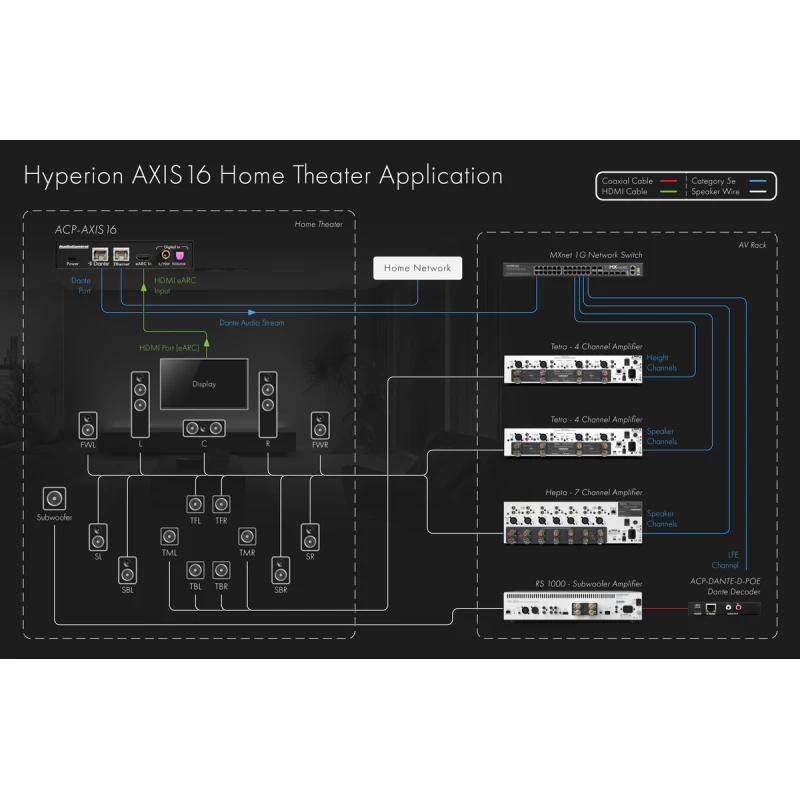

L'Axis16 s'intègre à l'écosystème Hyperion et Director d'amplificateurs en réseau d'AudioControl. Son format compact et son alimentation PoE simplifient l'installation dans des environnements variés : home cinéma résidentiel, salle de réunion, espace hôtelier ou tout site où la diffusion audio multizone part d'un écran. Il se positionne comme le modèle le plus complet de la sous-gamme Axis (aux côtés des Axis2 et Axis10), avec la prise en charge du nombre de canaux le plus élevé et un réglage avancé de la distance et du niveau des enceintes.

Contenu de la boîte

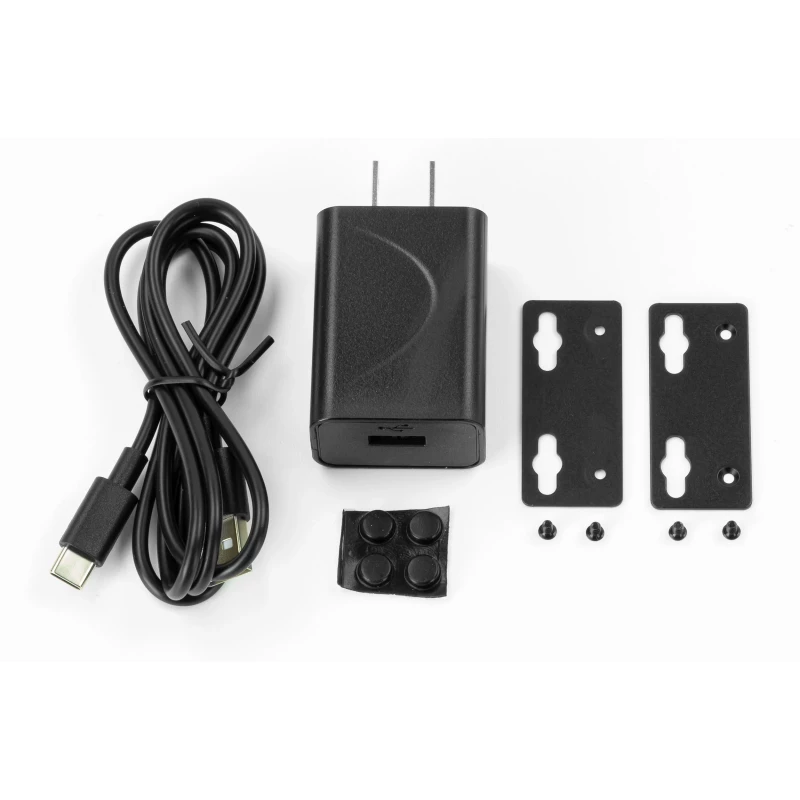

Le boîtier est livré avec le processeur Axis16, des plaques de montage et un bloc d'alimentation USB-C.
