Madison Phono - Préampli phono

Un préamplificateur phono pensé pour les systèmes actuels

Le Madison Phono reprend les principes de conception de CH Precision dans un format compact. Il s’adresse aussi bien aux systèmes analogiques classiques qu’aux installations organisées autour d’un DAC ou d’un streamer.

Sa particularité tient à la séparation des tâches : l’amplification du signal de la cellule reste analogique, tandis que la correction d’égalisation est confiée à un traitement numérique. Cette approche simplifie le circuit analogique et rend la correction plus précise et plus reproductible.

Trois étages d’entrée selon la cellule

Plutôt que de proposer une seule entrée réglable, Wattson Audio décline le Madison Phono en trois versions. Chacune utilise un étage d’entrée conçu pour le mode de fonctionnement électrique de la cellule utilisée.

Cellules MM et MC haute impédance

La version à entrée en tension accepte les cellules à aimant mobile et les cellules à bobine mobile de haute impédance. L’amplification se fait en deux étages, avec un gain de +34 ou +40 dB en MM et de +54 ou +60 dB en MC. L’impédance de charge se règle sur 47 kΩ, 470 Ω ou 100 Ω.

Cellules MC basse impédance : l’entrée en courant

La version à entrée en courant vise les cellules MC de faible impédance. Là où la plupart des préamplis se contentent d’une conversion passive du courant en tension, elle utilise un amplificateur à transimpédance actif, une technologie issue de CH Precision.

L’entrée présente une impédance quasi nulle, ce qui rend le fonctionnement moins dépendant du câble et de la charge. Le gain s’ajuste de +48 à +66 dB par pas de 6 dB.

Cellules optiques DS Audio

La troisième version est dédiée aux cellules photoélectriques DS Audio. Elle fonctionne en mode photoconducteur, avec là aussi un circuit à transimpédance actif plutôt que l’approche en tension souvent retenue pour ce type de lecture. Le gain s’étend de +58 à +76 dB.

Une égalisation traitée dans le domaine numérique

Numérisation en 32 bits / 384 kHz

Après amplification, le signal est converti au format DXD, en 32 bits / 384 kHz. Cette résolution dépasse largement les limites pratiques du disque vinyle et laisse une marge confortable pour le traitement qui suit.

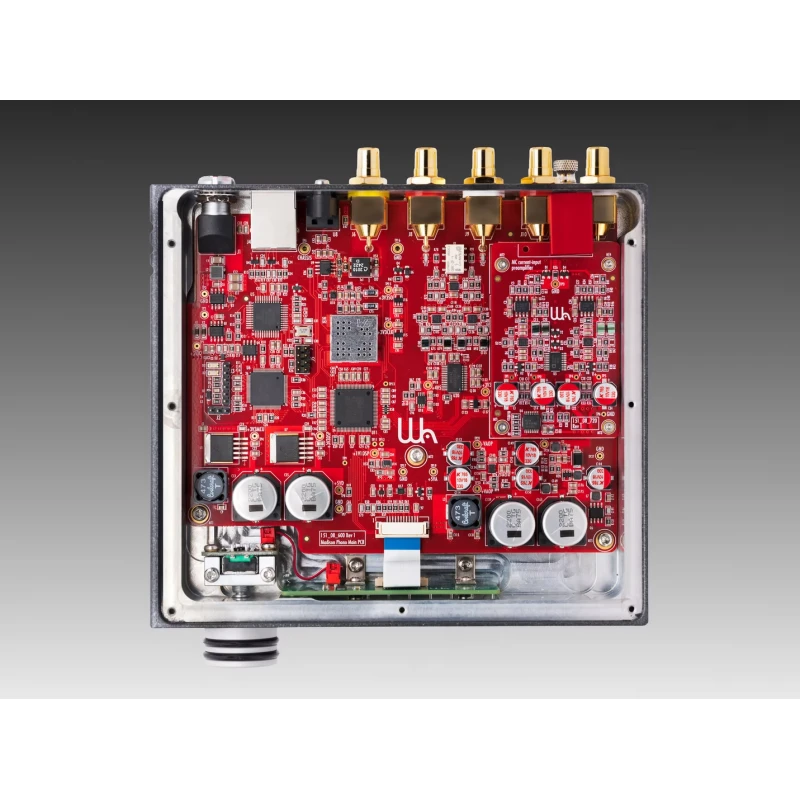

Le circuit analogique n’intègre ainsi ni réseau d’égalisation passif, ni commutateurs, ni composants de forte valeur. Il reste plus court et plus stable dans le temps.

Cinq courbes historiques

Le traitement numérique propose les courbes RIAA, Columbia, Teldec, EMI et Decca, avec une précision de ±0,1 dB. Les disques gravés avant la généralisation du standard RIAA peuvent ainsi être lus avec l’équilibre tonal prévu lors de leur gravure.

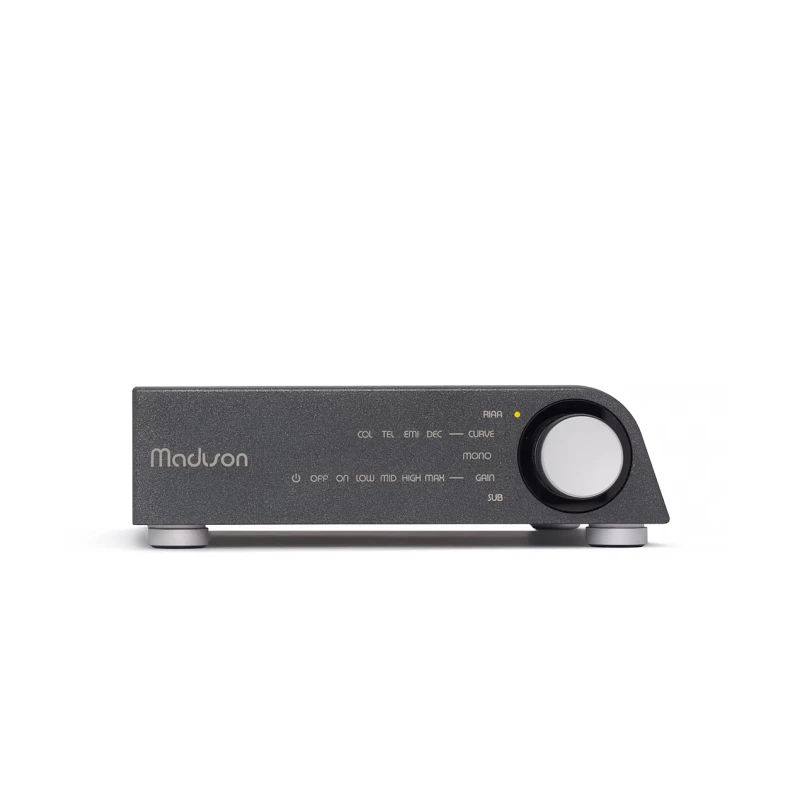

Un filtre subsonique à 15 Hz, un mode mono et le réglage du gain complètent les fonctions accessibles depuis l’appareil.

Sorties analogiques et numériques

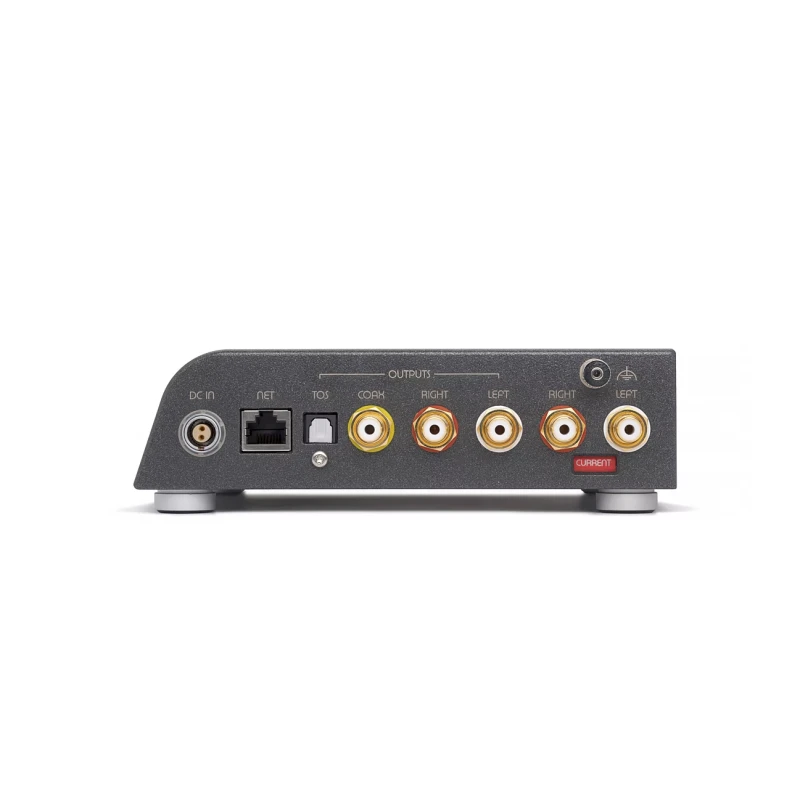

Le Madison Phono se raccorde à un préamplificateur ou à un amplificateur intégré par ses sorties RCA analogiques. Il dispose aussi de sorties S/PDIF coaxiale et optique pour alimenter un Madison Streamer ou un DAC externe.

Cette double connectique permet de garder le vinyle au cœur d’un système purement analogique, ou de l’intégrer à une chaîne dont la conversion numérique est confiée à un autre appareil.

Construction et évolutivité

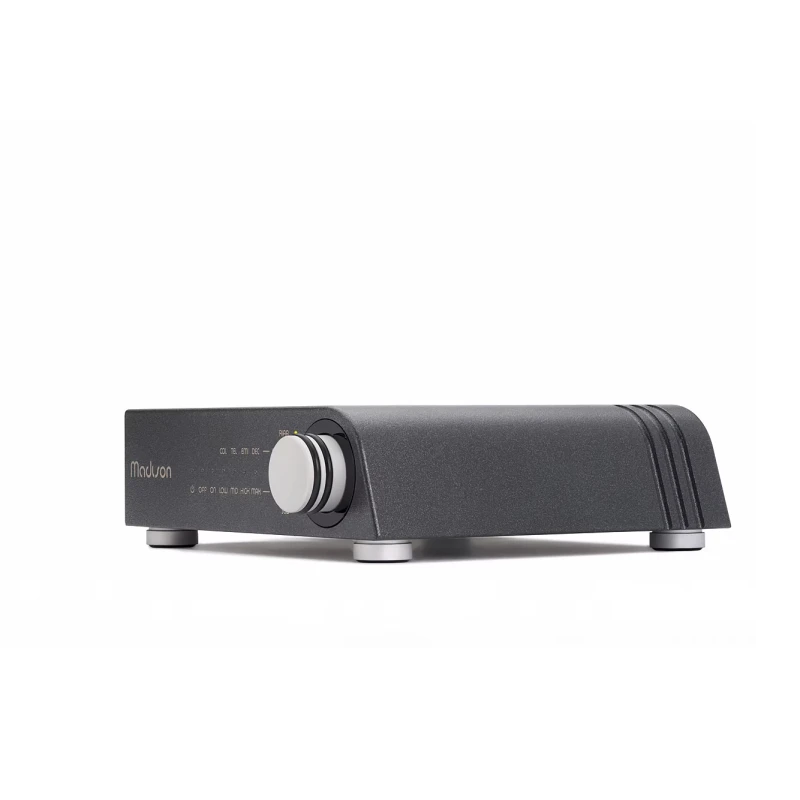

Le boîtier est usiné dans un bloc d’aluminium. Il assure le blindage électromagnétique des circuits et limite les résonances, un point sensible pour un appareil qui traite des signaux de très faible niveau.

La connexion Ethernet sert aux mises à jour du logiciel interne et au pilotage à distance. Le module d’entrée peut être remplacé ultérieurement si l’utilisateur change de type de cellule.

L’alimentation Madison PowerS en option

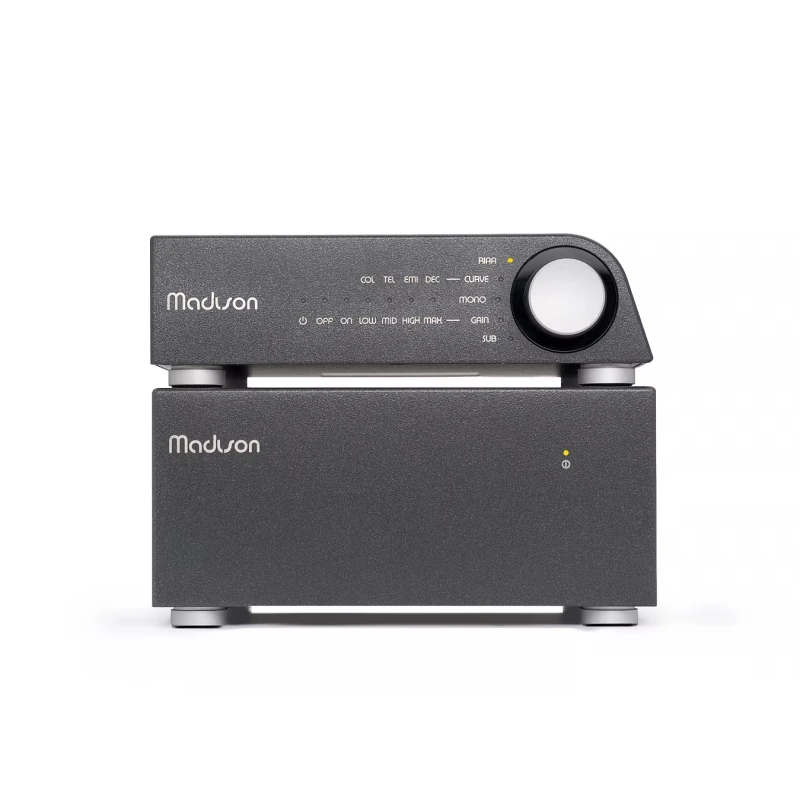

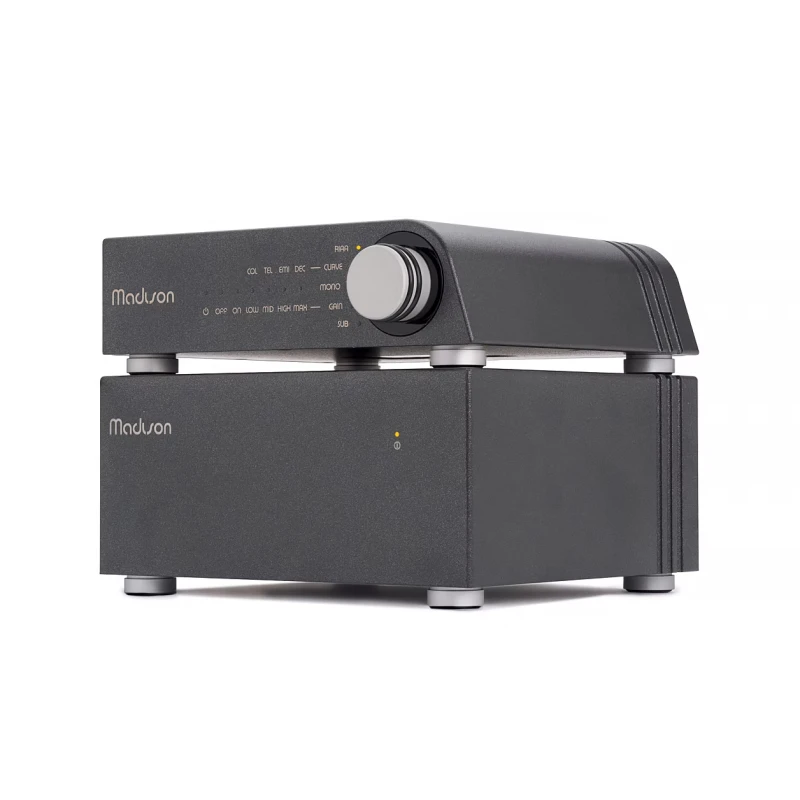

Le Madison Phono est livré avec une alimentation externe. Il peut également être associé à la Madison PowerS, une alimentation dédiée qui abaisse le bruit et stabilise la tension fournie aux circuits d’entrée, là où le signal de la cellule est le plus vulnérable.

FAQ

Quelle version du Madison Phono choisir ?

Le choix dépend de la cellule. La version à entrée en tension convient aux cellules MM et MC à haute impédance. La version à entrée en courant est destinée aux cellules MC de faible impédance. La version optique est réservée aux cellules photoélectriques DS Audio.

À quoi servent les courbes Columbia, Teldec, EMI et Decca ?

Avant l’adoption généralisée de la norme RIAA, plusieurs maisons de disques utilisaient leurs propres courbes de gravure. Appliquer la bonne courbe à ces disques restitue l’équilibre tonal d’origine, notamment pour les pressages anciens.

Peut-on relier le Madison Phono à un DAC externe ?

Oui. Ses sorties S/PDIF coaxiale et optique transmettent le signal numérisé à un DAC externe ou à un Madison Streamer. Les sorties RCA analogiques restent disponibles pour un raccordement direct à un amplificateur.

La Madison PowerS est-elle nécessaire ?

Non. Le Madison Phono fonctionne avec l’alimentation externe fournie. La Madison PowerS est une évolution facultative qui améliore la qualité de l’alimentation des circuits sensibles.
