M6800D - Amplificateur matriciel DSP haute puissance à 16 canaux avec Dante

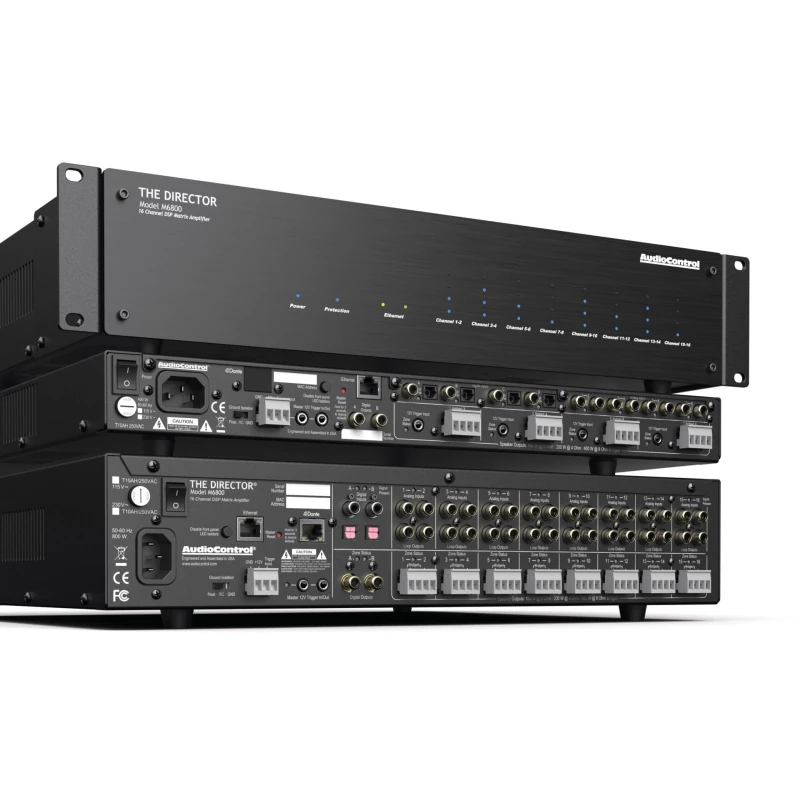

L’AudioControl Director M6800D est un amplificateur matriciel à 16 canaux intégrant un traitement du signal numérique (DSP), une fonction de matrixing complète et un port Dante natif pour la distribution audio sur réseau IP. Conçu et fabriqué à Seattle (États-Unis), il appartient à la série Director M d'AudioControl, destinée aux intégrateurs professionnels travaillant sur des projets commerciaux et résidentiels exigeants. L'appareil peut fonctionner en amplificateur DSP autonome ou s'intégrer à des systèmes de contrôle tiers tels que Control4, Crestron, RTI ou Savant.

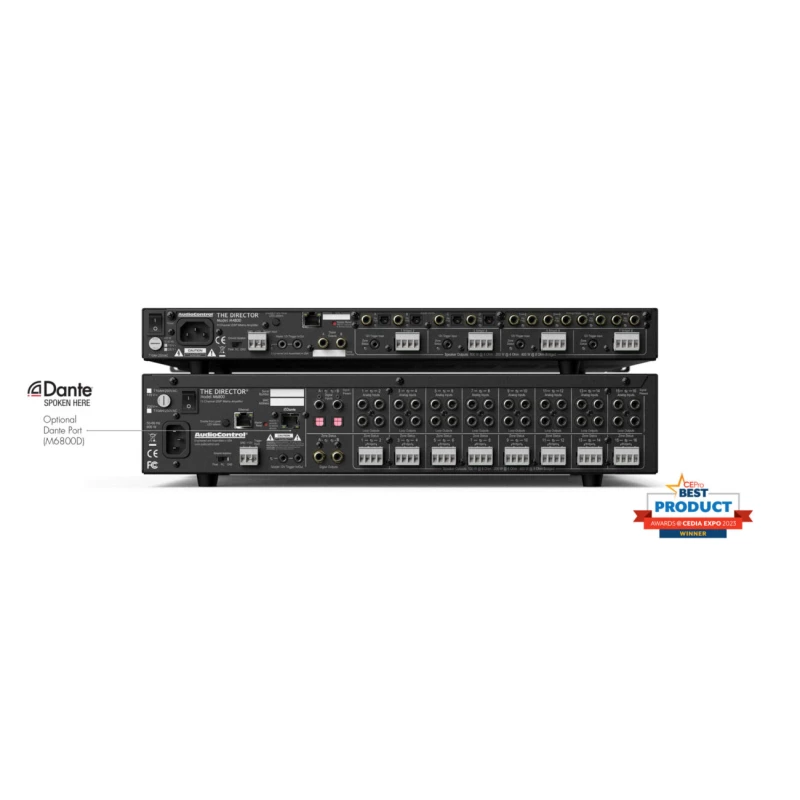

Connectivité Dante

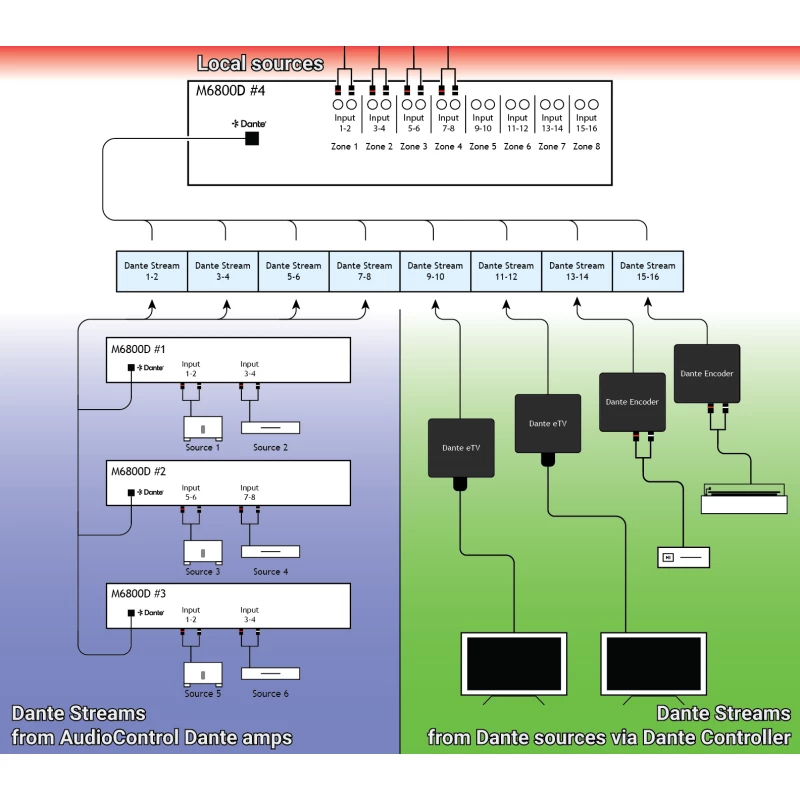

L'intégration du protocole Dante transforme les entrées physiques du M6800D en sources virtuelles accessibles depuis n'importe quel équipement Dante connecté au même réseau. Via le logiciel Dante Controller, il est possible d'acheminer ces sources vers d'autres appareils compatibles Dante disposant de capacités d'entrée et d'amplification, qu'il s'agisse d'un autre M6800D ou d'amplificateurs de la série CM d'AudioControl. Cette architecture permet de constituer des systèmes multi-amplificateurs entièrement pilotés en réseau, sans câblage audio analogique longue distance.

Puissance et configuration des canaux

Le M6800D délivre 100 watts par canal sous 8 ohms et 200 watts par canal sous 4 ohms, toutes voies sollicitées simultanément. En configuration pontée, chaque paire de canaux produit 400 watts sous 8 ohms. La charge minimale supportée est de 4 ohms. L'appareil dispose de 16 canaux organisés en jusqu'à 8 zones stéréo, avec possibilité de ponter deux canaux pour alimenter des configurations d'enceintes nécessitant une puissance plus élevée.

Traitement DSP et fonctions de zone

Le DSP embarqué permet de configurer une égalisation graphique et paramétrique par zone, avec mémorisation dans des profils utilisateurs. Un crossover électronique programmable et un filtre subsonique sont disponibles pour les applications de subwoofer local. La protection LightDrive d'AudioControl limite l'écrêtage du signal afin de préserver les haut-parleurs. Le contrôle du volume, le groupement de canaux et zones, les préréglages audio par zone, ainsi que la détection de signal numérique sont également pris en charge. Chaque zone et l'amplificateur lui-même peuvent recevoir un nom personnalisé.

Matrixing et routage des signaux

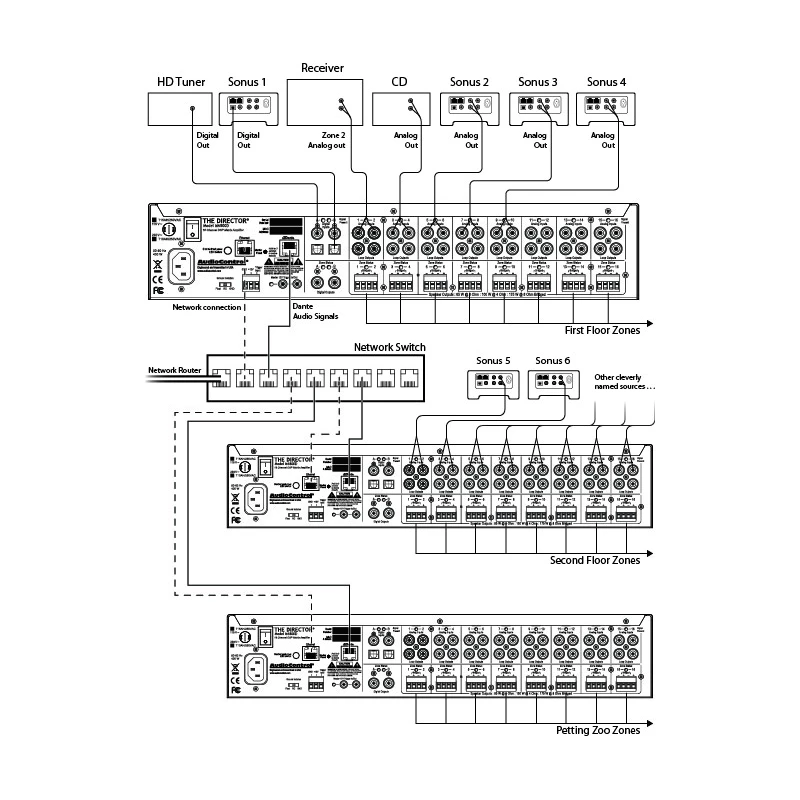

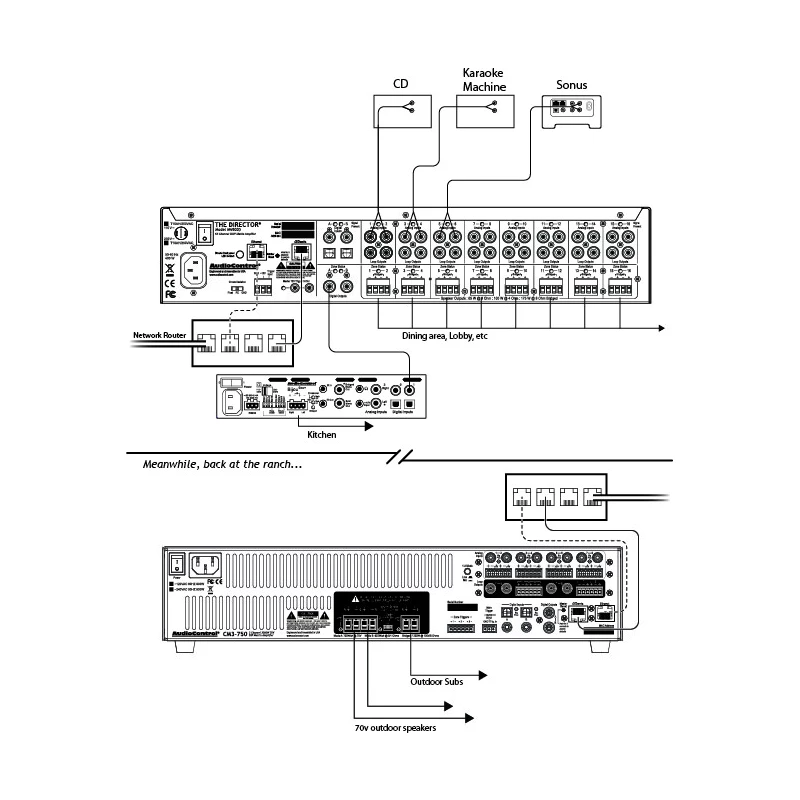

Deux bus d'entrée numériques, sélectionnables entre coaxial et TOSLINK, disposent de sorties coaxiales correspondantes et sont intégrés à la matrice de routage. Cette architecture permet d'acheminer n'importe quelle source d'entrée — analogique ou numérique — vers n'importe quelle zone ou vers l'ensemble des zones simultanément. Les sorties numériques peuvent être connectées à d'autres amplificateurs de la série CM, Director M, Director D ou Architect, permettant ainsi de distribuer un signal depuis une source unique vers plusieurs amplificateurs en cascade.

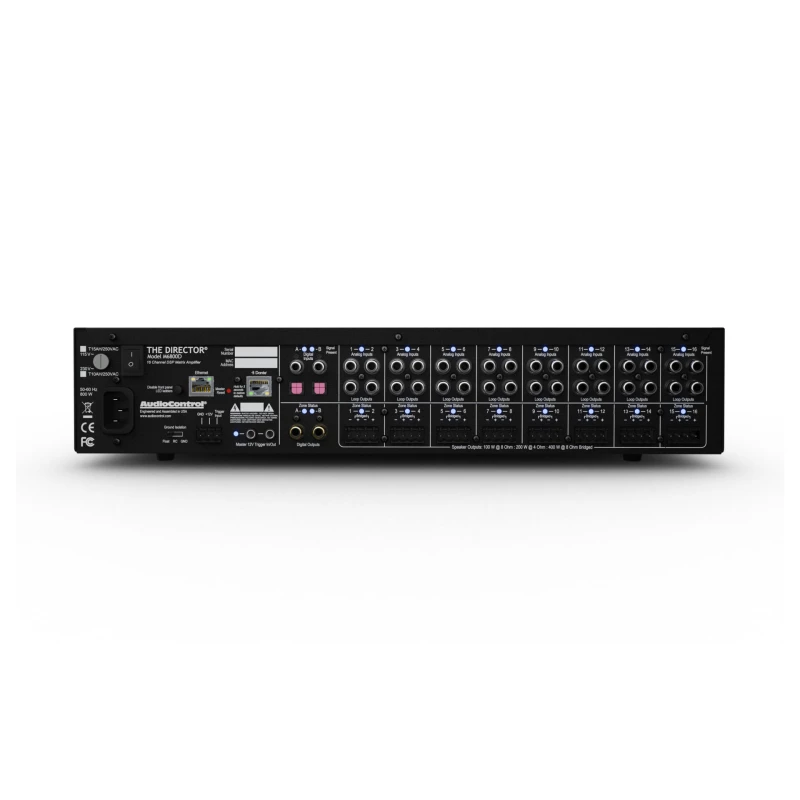

Entrées et sorties

Le M6800D propose 8 entrées stéréo analogiques locales et 2 entrées de bus numériques coaxiales/TOSLINK. La sensibilité d'entrée est de 1 Vrms pour une puissance maximale, avec un gain d'entrée de 30 dB. En sortie, l'appareil offre 8 sorties stéréo de bouclage analogiques et 2 sorties numériques coaxiales S/PDIF.

Performances audio

Le rapport signal/bruit dépasse 95 dB pondéré A, référencé à la puissance maximale. Le facteur d'amortissement est supérieur à 300 et la diaphonie entre canaux est supérieure à 80 dB à 1 kHz. Le convertisseur numérique-analogique (CNA) supporte des fréquences d'échantillonnage de 32 à 96 kHz en profondeur 16 ou 24 bits.

Contrôle et connectivité réseau

L'amplificateur dispose d'un port Ethernet 10Base-T pour la supervision d'état, la commutation de source et le contrôle par trigger 12V en entrée et en sortie. La communication s'effectue via les protocoles HTTP ou Telnet, permettant une intégration avec des systèmes de contrôle tiers et une programmation à distance. Un déclenchement par tension +12VDC ou par fermeture de contact sec est également disponible.

Profils d'enceintes Sound Partners

AudioControl met à disposition une bibliothèque de plus de mille profils d'optimisation d'enceintes, développée en collaboration avec les membres du programme Sound Partners. Ces profils, élaborés à partir de données publiques de fabricants, permettent d'appliquer des calibrations tonales adaptées aux caractéristiques précises de chaque modèle d'enceinte. Ils sont compilables et déployables directement sur le DSP du M6800D via l'outil en ligne Speaker Optimization Profile Compiler.

Applications recommandées

Le Director M6800D convient aux installations multi-zones de grande envergure nécessitant une puissance élevée, un routage matriciel flexible et une intégration dans un écosystème audio sur réseau IP. Sa compatibilité Dante et son interopérabilité avec les systèmes de contrôle grand public le rendent adapté aussi bien aux projets hôteliers, à la restauration et aux espaces événementiels commerciaux qu'aux résidences haut de gamme dotées d'infrastructures audio distribuées complexes.
