STIX HDMI 2.1 Generator

Générateur de signaux de l'écosystème de test STIX

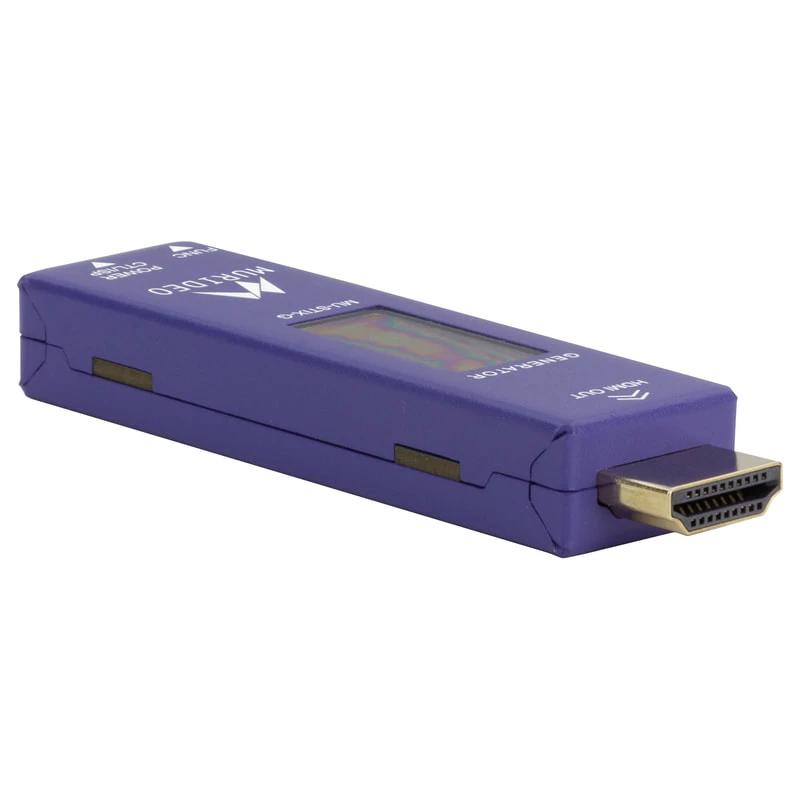

Le MU-STIX-G est un générateur de signaux HDMI 8K révolutionnaire, de la taille d'une clé USB Murideo, qui prend en charge les signaux HDMI 2.1 FRL jusqu'à 48 Gbps et les signaux HDMI 2.0 TMDS jusqu'à 18 Gbps. Le MU-STIX-G est idéal pour les tests d'assemblage en salle de rack ou pour les vérifications légères sur le terrain de la transmission des signaux (succès/échec). 13 mires différentes peuvent être générées pour des résolutions allant de 720p/60 fps à 8K/30 fps, y compris 4K/120 fps.

Conforme à la norme HDMI 2.1b, 8K 48 Gbps (FRL)

Génère des signaux 720p, 1080p, 4K et 8K avec des profondeurs de couleur de 8, 10 et 12 bits, dans les espaces de couleur RVB, 4:2:0, 4:2:2 et 4:4:4.

HDCP sélectionnable à Off, 1.4, et 2.3 (1.4 est uniquement TDMS)

12 motifs de test, y compris la séquence binaire pseudo-randomique, un outil de diagnostic permettant d'identifier les problèmes liés à la transmission tels que les erreurs de bits, l'atténuation du signal ou les problèmes de synchronisation.

L'écosystème STIX est compatible avec toutes les marques d'appareils HDMI.

Le MU-STIX-G est un générateur de signaux HDMI de la taille d'une clé USB conçu pour la plate-forme d'évaluation STIX Ecosystem de Murideo. Il peut également être utilisé pour des tâches légères de vérification de la transmission des signaux sur le terrain.

Initialement développé comme ressource pour le contrôle de qualité interne d'AVPro Edge, l'écosystème STIX a été conçu comme une méthodologie de test asymétrique pour transmettre, recevoir et enregistrer dynamiquement des sources de test par le biais de 1 152 émetteurs et récepteurs d'extrémité MXnet. Imaginez la poursuite de ce processus avec des centaines de machines Blu-ray ou d'appareils de diffusion en continu, ou le nombre d'écrans vidéo... c'est tout simplement impossible.

Le MU-STIX-G peut générer des mires vidéo à des résolutions allant de 720p/ 60 fps à 8K/ 60 fps, y compris 4K/120 fps High Frame Rate. Lorsqu'il est utilisé dans des applications autonomes, un mini écran OLED affiche la mire sélectionnée, la résolution, le débit binaire, l'espace colorimétrique et la version HDCP. Dans le cadre de l'écosystème STIX, les mêmes informations sont affichées sur l'interface graphique du contrôleur MU-STIX-CTL.

L'écosystème STIX permet une confirmation rapide et complète du débit du signal en interne avant le déploiement sur site, afin de vérifier que les appareils terminaux fonctionnent correctement, qu'ils réagissent de manière appropriée à la programmation et qu'ils sont alignés sur les paramètres de performance du système.

Pour une utilisation autonome, le MU-STIX-G est un générateur de format multi-résolution pratique et rentable pour les intégrateurs commerciaux ou résidentiels lorsqu'une simple vérification du chemin de transmission et de la capacité d'affichage est nécessaire.

CARACTERISTIQUES PRINCIPALES

• Source de sortie flexible et peu coûteuse

Faites correspondre la génération de signaux avec les temporisations de sortie courantes utilisées par les sources de divertissement HDMI, à moindre coût et avec une configuration flexible. Basculez d'un réglage à l'autre au lieu de passer d'une source à l'autre.

• Sept timings de signal disponibles

720p et 1080p @ 60 fps, 4K @ 30 fps, 60 fps et 120 fps, et 8K 30 fps.

• Profondeur de couleur sélectionnable

Profondeur de couleur 8, 10 et 12 bits

• Espace colorimétrique sélectionnable

Les options d'espace colorimétrique RVB, 4:2:0, 4:2:2 et 4:4:4 sont disponibles.

• Modèle ultra-compact

L'empreinte de la taille d'un boîtier HDMI permet une connectivité facile dans les espaces restreints après la construction des racks. Il peut également être rangé de manière pratique avec des outils ou dans un sac d'ordinateur pour un dépannage à tout moment.

• Composante intégrale de l'écosystème STIX

L'écosystème STIX permet une évolutivité asymétrique pour le déploiement de MU-STIX-G dans des scénarios de test de bout en bout. Des protocoles de test personnalisés peuvent être configurés en fonction du nombre de sources requises et des emplacements MU-STIX-CTL disponibles.
