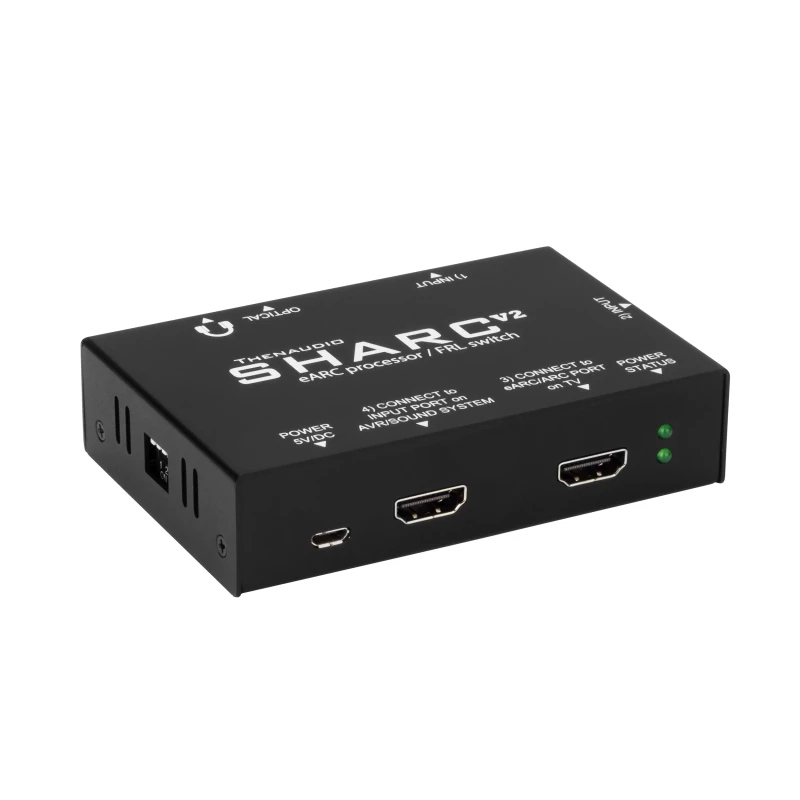

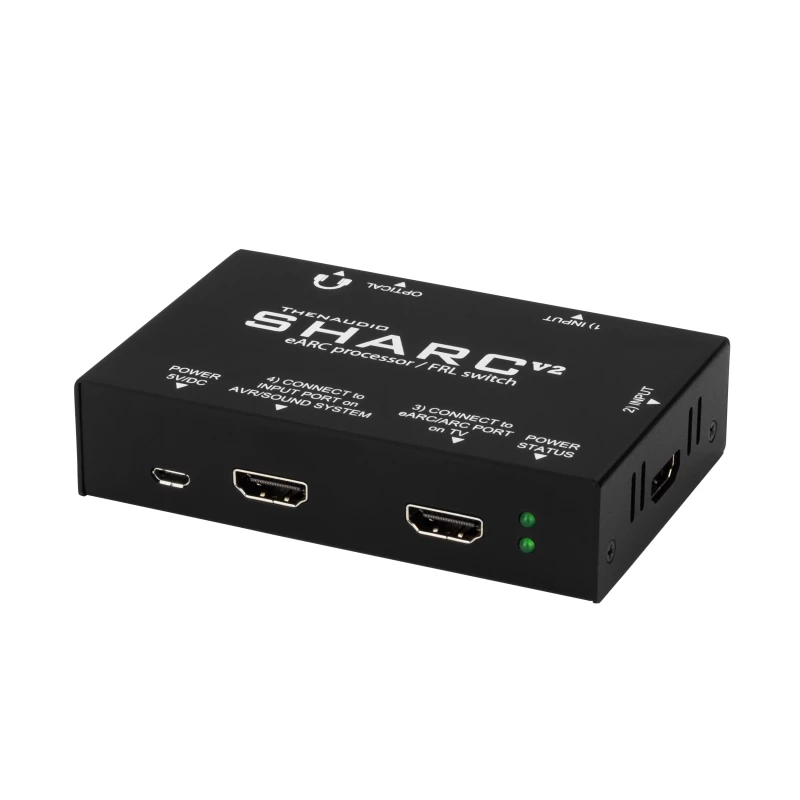

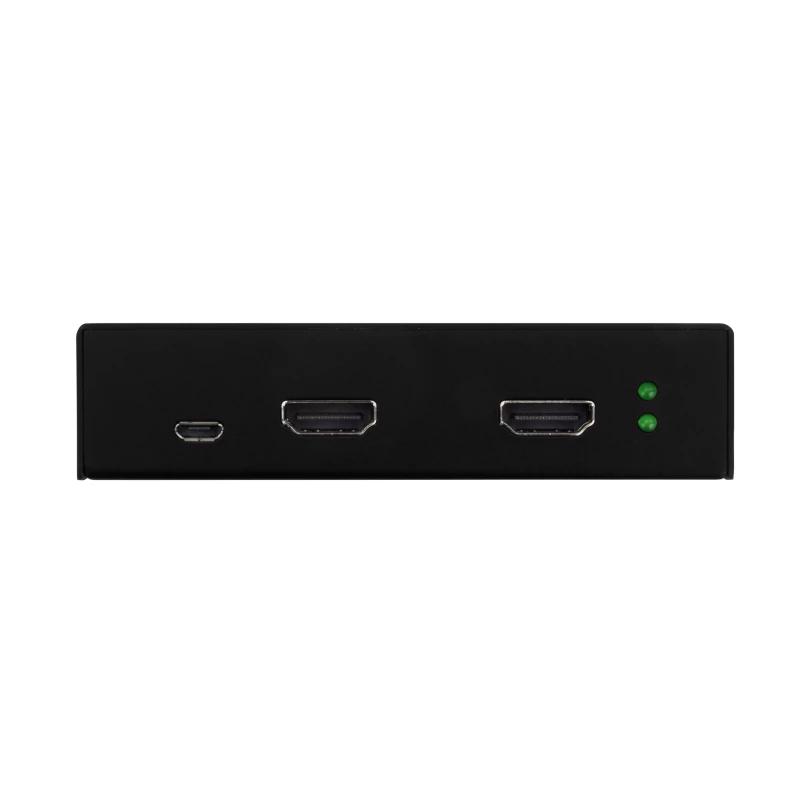

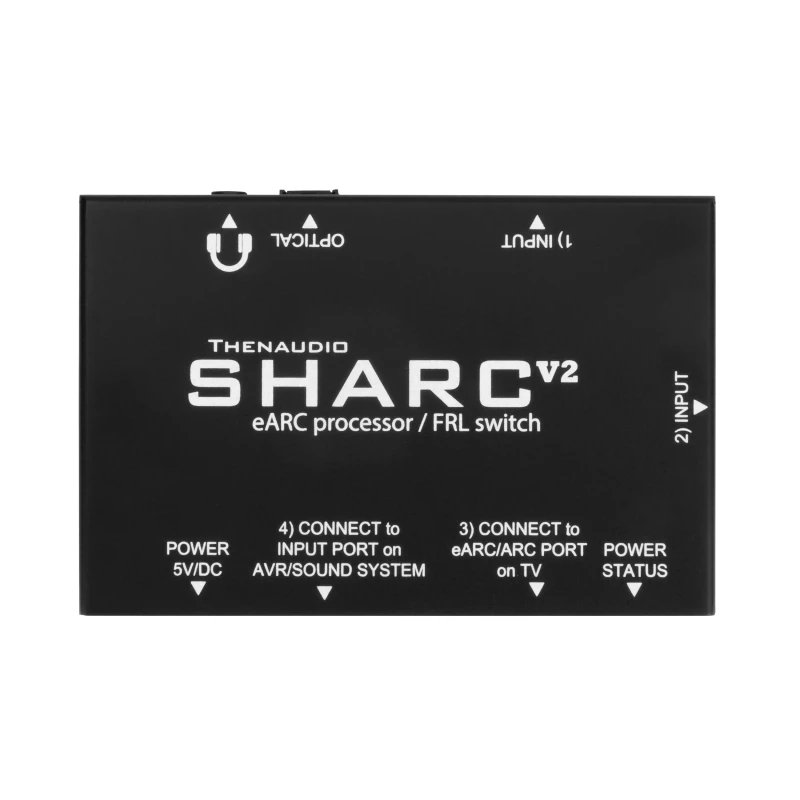

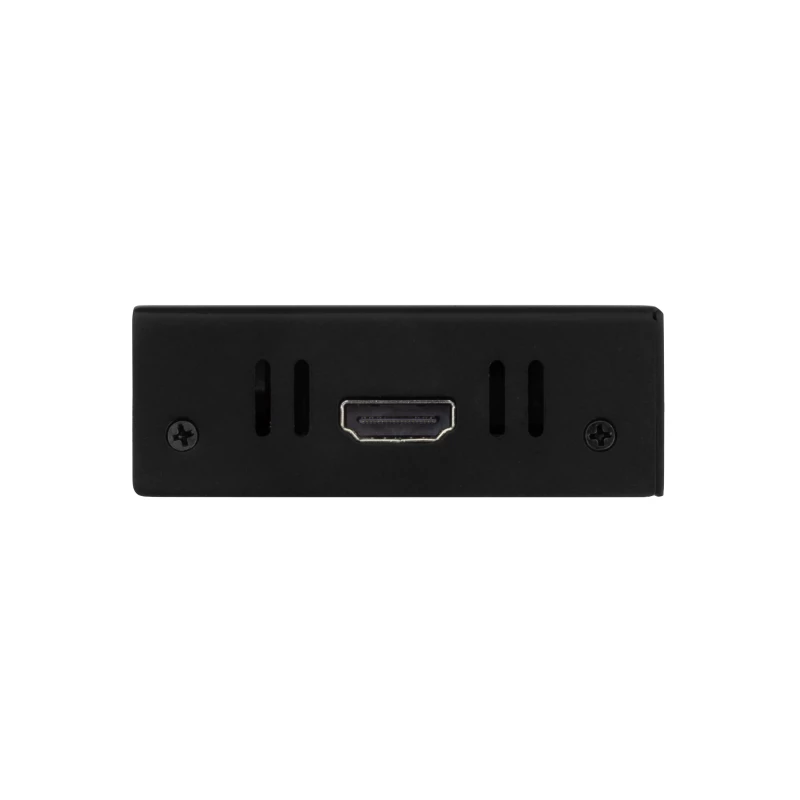

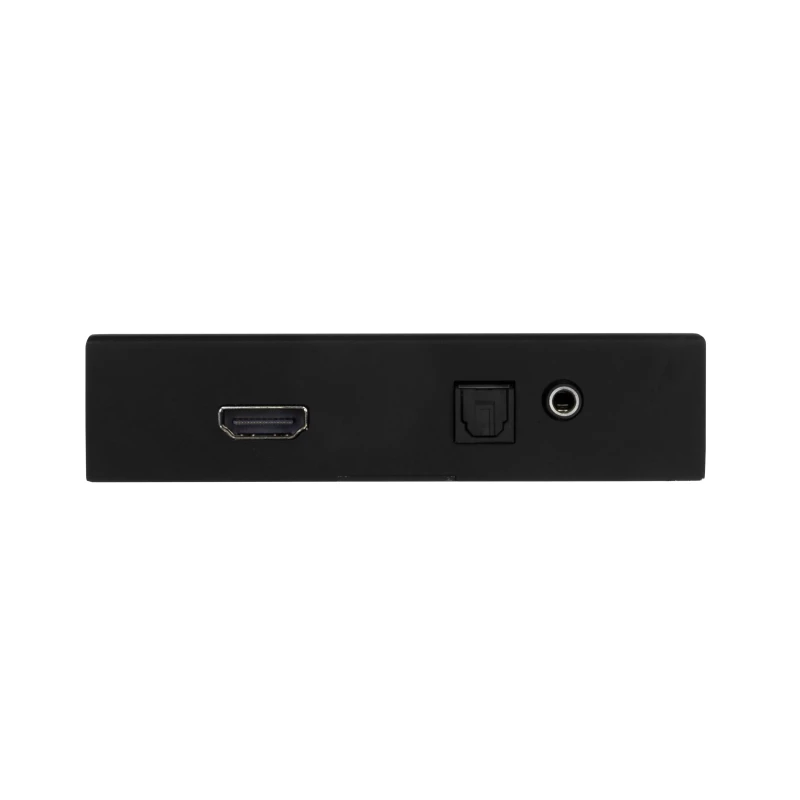

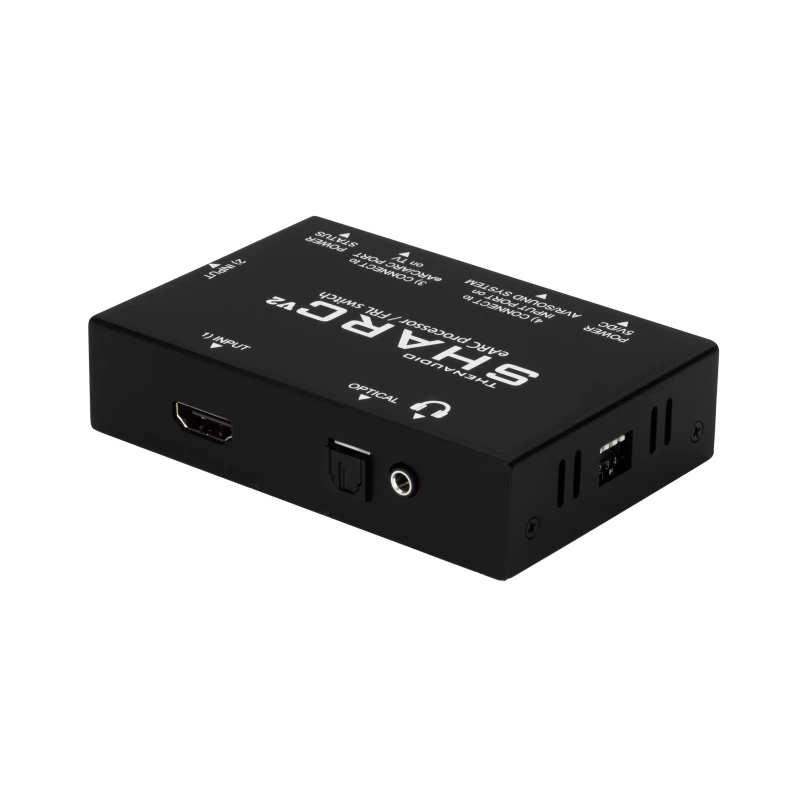

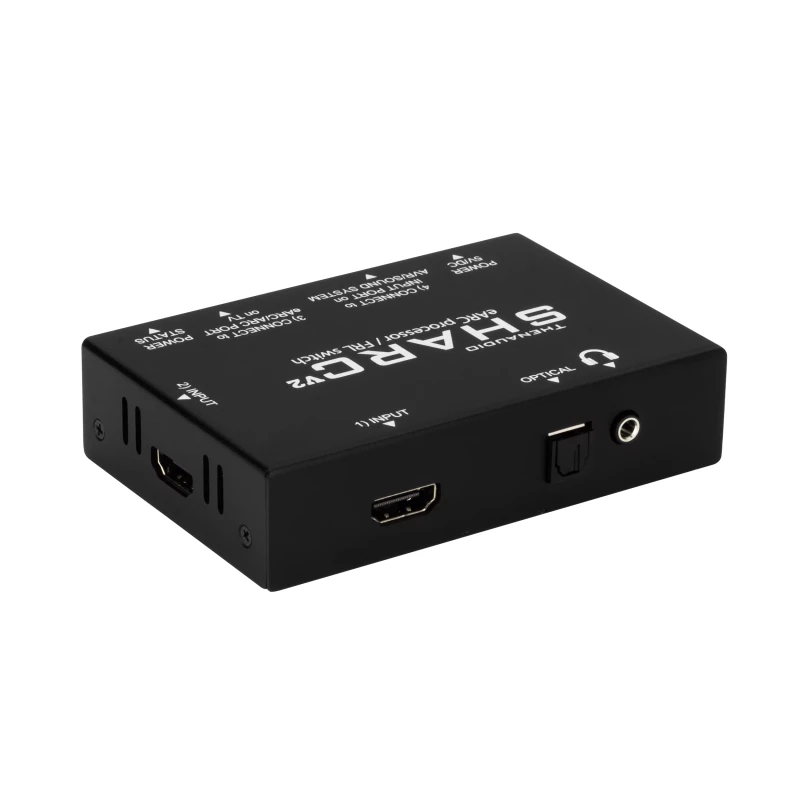

Processeur audio SHARC-V2 8k eARC

SHARC-V2 , un processeur eARC intelligent avec commutateur d'entrée double port 8K/FRL-6/48 Gbit/s avec contrôle CEC et circuits de traitement audio avancés.

Les trois domaines clés suivants ont été abordés dans SHARC-V2 :

PORTS D'ENTRÉE : Ajout de deux ports d'entrée FRL-6, 48 Gbit/s avec une zone de contrôle intelligente CEC.

CEC ZONE 2 : deuxième zone CEC améliorée utilisée pour le système audio connecté afin d'augmenter encore la compatibilité

SORTIE ANALOGIQUE : Qualité de sortie analogique améliorée.

PORTS D'ENTRÉE :

SHARC-V2 dispose désormais de deux ports d'entrée capables de gérer les fonctionnalités HDMI2.1. Chaque port prend en charge les formats vidéo FRL6/48 Gbit/s pour couvrir efficacement tous les formats vidéo selon la spécification HDMI 2.1. Les ports transmettent l'audio et la vidéo au téléviseur/projecteur et prennent en charge n'importe quel niveau de cryptage ou de signalisation vidéo tant qu'il provient d'une source HDMI. La bande passante du FRL6 est très élevée et donc les performances sont limitées par le choix des câbles. Seuls les câbles de la meilleure qualité doivent être utilisés pour 48 Gbit/s. Bien entendu, tout autre format vidéo est également pris en charge, comme le 4K, le 1080p, et les ports peuvent être mélangés à volonté avec des signaux FRL et non FRL.

Les entrées SHARC-V2 prennent en charge le transfert de tout format audio pouvant être envoyé via HDMI. Cela couvre toutes les versions de Dolby Atmos sans et avec perte, TrueHD, DTS:X, 7.1 PCM, etc. Le côté processeur SHARC-V2 eARC prend également en charge chacun de ces formats et peut les convertir et les envoyer au système audio connecté. Cependant, SHARC-V2 n'extrait pas lui-même les formats audio des ports d'entrée mais utilise le canal eARC pour l'audio. Cela signifie que la télévision dicte en fin de compte quels formats peuvent être pris en charge par le système client.

Nous avons décidé d'avoir deux ports d'entrée au lieu de plusieurs ports en guise de compromis pour réduire le coût global. Il n'existe qu'un nombre limité de sources qui envoient des formats vidéo FRL-5/6 et les principaux retours suggèrent qu'un utilisateur disposera soit de deux consoles de jeux, soit d'un PC et d'une seule console de jeux. Ces deux éléments peuvent ensuite se connecter à SHARC-V2. Si davantage d'entrées sont nécessaires, nous proposons GUIDE-3 , un commutateur AVR intelligent à trois ports pour ajouter encore plus de ports FRL-6/48 Gbps et peut être utilisé avec SHARC-V2.

La sélection d'entrée est gérée par CEC du côté TV ou du côté source à l'aide de leurs télécommandes respectives. Nous préconisons l'utilisation de CEC pour la commutation de canal dans SHARC-V2 et avons simplifié la conception en supprimant l'IR et tous les boutons manuels. Étant donné que SHARC-V2 est toujours connecté à un téléviseur compatible eARC, cela signifie que le téléviseur est compatible CEC et peut donc communiquer correctement avec SHARC-V2. De plus, les sources connectées aux ports d'entrée de SHARC-V2 doivent également être capables de fonctionner correctement. Vous trouverez ci-dessous un exemple de la façon dont les ports d'entrée apparaissent sur le sélecteur d'entrée TV. Vous pouvez voir comment XBOX et PS5 apparaissent sous le HDMI2 où SHARC-V2 est connecté.

Les sources d'entrée SHARC-V2 apparaissent sous le sélecteur d'entrée TV (exemple LG CX)

ZONE CEC pour SYSTÈME AUDIO

L'une des caractéristiques uniques de SHARC est la possibilité de contrôler le volume et l'état d'alimentation du système audio connecté. Cela signifie que vous pouvez contrôler le système audio connecté au port SHARC AVR avec la télécommande du téléviseur.

Il existe une zone CEC améliorée dédiée dans SHARC-V2 qui envoie des commandes à l'AVR ou à la barre de son connectée. Les améliorations apportées à SHARC-V2 permettent également l'utilisation de la télécommande source. Par exemple, regarder une émission sur AppleTV et utiliser la télécommande AppleTV pour augmenter et diminuer le volume contrôle désormais le niveau de volume du système audio connecté. Il en va de même pour la télécommande Roku ou tout autre périphérique source qui implémente l'envoi de commandes de contrôle du volume CEC. Ces appareils peuvent être connectés au SHARC-V2 ou à l'une des entrées TV restantes.

ÉTAGE DE SORTIE ANALOGIQUE

Il s'avère que la prise casque est utilisée beaucoup plus souvent que la sortie RCA de niveau ligne. C'est pour cette raison que nous avons supprimé la prise RCA et optimisé les performances analogiques de la sortie casque.

SHARC-V2 permet de contrôler le niveau de volume de la sortie casque avec la télécommande du téléviseur ou la télécommande source pour un maximum de commodité.

Nous voulions maximiser les performances de qualité audio sans trop affecter le coût. Nous essayons de tracer la frontière entre ceux qui veulent la meilleure qualité analogique et ceux qui n’utilisent jamais de sorties analogiques. Il existe une grande différence entre les prix des DAC pour un usage générique et pour une qualité de conversion ultime. L'augmentation de la plage dynamique et la réduction de la distorsion au-delà de certains points augmentent de manière exponentielle le coût. Comme compromis approprié où nous avons pris en compte la disponibilité, le coût, la qualité, la robustesse, etc., nous avons choisi d'utiliser le DAC série PCM512x de TI et un amplificateur à faible bruit pour piloter la sortie casque. La plage dynamique est supérieure à 100 dB, ce qui garantit une excellente expérience d'écoute. La sortie analogique prend facilement en charge HD AUDIO puisque le DAC convertit nativement des fréquences d'échantillonnage jusqu'à 384 kHz. La plupart des fichiers HD AUDIO sont à 96 kHz, mais certaines sources peuvent même émettre à 192 kHz 24 bits.

L'autre problème fréquemment rencontré au cours de l'année écoulée selon notre expérience est que certains téléviseurs ne traitent pas correctement le pass-through PCM. Nous avons identifié bon nombre de ces cas et avons créé des correctifs d'exécution dans notre code pour compenser cela. Nous sommes fiers de confirmer que SHARC-V2 prend en charge jusqu'à 7,1 192 kHz 24 bits pour la sortie numérique HDMI et jusqu'à stéréo 192 kHz 24 bits pour le côté analogique.
